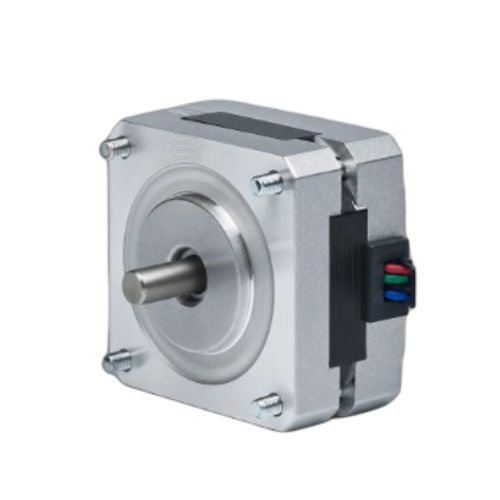

Moteur pas à pas 2 phases 39BH47-100A-20-20

pas à pas hybrideNEMA 15

Présentation du produit Le 39BH47-100A-20-20 est un moteur pas à pas hybride 2 phases de 39 mm (NEMA 15) délivrant un couple de maintien de 0,196 N·m (2 kg·cm) dans un corps de 47 mm. Courant nominal : 1 A/par phase. Driver recommandé : CW215.

Points clés

• 2 phases, angle de pas 1,8° — couple de maintien 0,196 N·m (2 kg·cm)
• Courant nominal 1 A/par phase — taille de cadre 39 mm (NEMA 15)
• Longueur de corps 47 mm — diamètre d'arbre 5 mm

Spécifications électriques Angle de pas — 1,8° ± 5%
Couple de maintien — 0,196 N·m (2 kg·cm)
Courant nominal — 1 A/par phase
Nombre de phases — 2
Nombre de conducteurs — 4
Diamètre d'arbre — 5 mm
Taille du cadre — 39 mm (NEMA 15)
Longueur du corps — 47 mm
Poids — 0,6 kg
Driver recommandé — CW215

Mécanique & performances Plan mécanique et courbe couple-vitesse disponibles pour la série 39BH pour faciliter l'intégration et le dimensionnement dans les systèmes d'entraînement.

Caractéristiques techniques

• Désignation du modèle : 39BH47-100A-20-20
• Taille du cadre : 39 mm (NEMA 15)
• Longueur du corps : 47 mm
• Phases : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 0,196 N·m (2 kg·cm)
• Courant nominal : 1 A/par phase
• Diamètre d'arbre : 5 mm
• Nombre de conducteurs : 4
• Poids : 0,6 kg
• Driver recommandé : CW215
