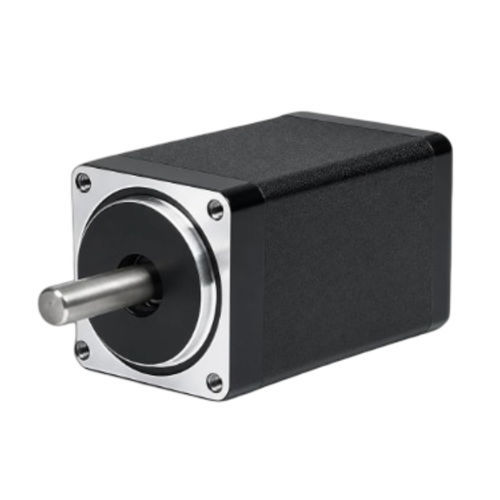

Moteur pas à pas hybride 28BH51-100B-20

NEMA 11pour la robotiqueindustriel

Aperçu du produit
Le 28BH51-100B-20 est un moteur pas à pas hybride 2 phases de 28 mm (NEMA 11) offrant un couple de maintien de 0,088 N·m (0,9 kg·cm) dans un corps de 51 mm. Calibré à 1 A/phase, avec un arbre de 5 mm et 4 fils, il convient aux applications de contrôle de mouvement de précision en automatisation industrielle, CNC, robotique et instrumentation. Driver recommandé : CW215.

Principales caractéristiques

• 2 phases, angle pas 1,8° — couple de maintien 0,088 N·m (0,9 kg·cm)
• Courant nominal : 1 A/phase
• Format : 28 mm (NEMA 11), longueur de corps 51 mm
• Diamètre d'arbre : 5 mm — 4 fils
• Famille : série 28BH — Modèle : 28BH51-100B-20

Spécifications électriques
Angle pas : 1,8° ± 5%
Couple de maintien : 0,088 N·m (0,9 kg·cm)
Courant nominal : 1 A/phase
Nombre de phases : 2
Nombre de fils : 4
Format : 28 mm (NEMA 11)
Longueur de corps : 51 mm
Diamètre d'arbre : 5 mm
Masse : 0,18 kg
Driver recommandé : CW215
Identifiant fiche technique : 28BH51-100B-20

Mécanique et performances
Plans mécaniques pour la série 28BH disponibles. Courbes couple-vitesse et données de performance fournies pour la validation de conception et la sélection du moteur.

Fiche technique
Identifiant fiche technique : 28BH51-100B-20

Applications typiques

• Automatisation industrielle et systèmes de positionnement
• Machines CNC et commande d'axes
• Robotique et robots collaboratifs
• Instruments de laboratoire et dispositifs médicaux (non implantables)
