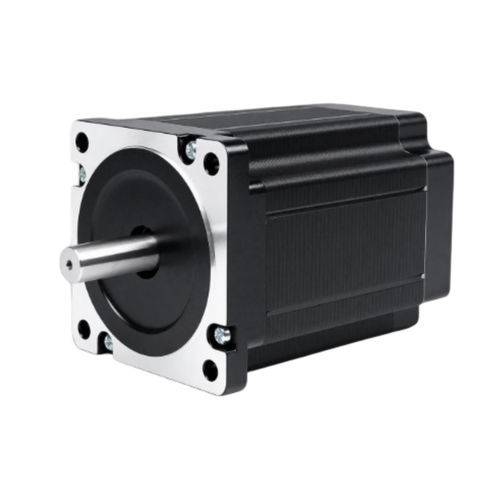

Moteur pas à pas 2 phases 86BHH118-400A-32B

pas à pas hybride48 VNEMA 34

Présentation du produit
Le 86BHH118 est un moteur pas à pas hybride en format 86 mm (NEMA 34) avec un corps de 118 mm, offrant un couple de maintien de 8,33 N·m (85 kg·cm) à 6,0 A/phase. Il s'adresse aux applications nécessitant un fort couple de maintien, telles que les machines CNC lourdes, les grandes tables plasma et les portiques lourds.

Points clés

• Couple de maintien : 8,33 N·m (85 kg·cm)
• Format : 86 mm (NEMA 34) ; longueur du corps : 118 mm
• Configuration : 2 phases, 4 fils
• Diamètre d'arbre : 14 mm
• Pilote recommandé : CWD860H

Spécifications électriques (extrait)
Angle de pas : 1,8° ± 5%
Couple de maintien : 8,33 N·m (85 kg·cm)
Courant nominal : 6,0 A/phase
Nombre de phases : 2
Nombre de fils : 4
Diamètre d'arbre : 14 mm
Format : 86 mm (NEMA 34)
Longueur du corps : 118 mm
Masse : 4,0 kg
Pilote recommandé : CWD860H

Images techniques supplémentaires
Le dessin mécanique et la courbe couple-vitesse sont disponibles dans les ressources produit de la page pour référence.

Caractéristiques techniques

• Modèle : 86BHH118
• Format : 86 mm (NEMA 34)
• Longueur du corps : 118 mm
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 8,33 N·m (85 kg·cm)
• Courant nominal : 6,0 A/phase
• Nombre de phases : 2
• Nombre de fils : 4
• Diamètre d'arbre : 14 mm
• Masse : 4,0 kg
• Pilote recommandé : CWD860H
• Applications typiques : machines CNC lourdes, grandes tables plasma, portiques lourds
