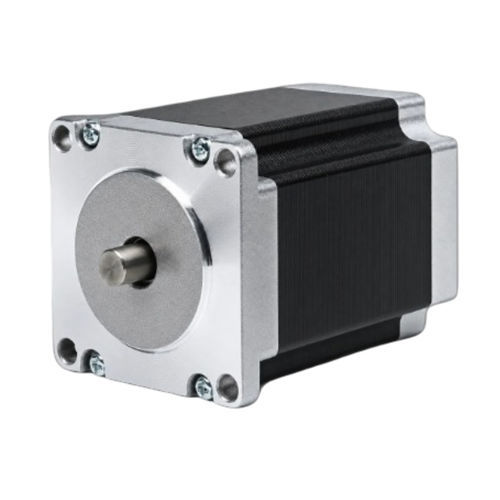

Moteur pas à pas 2 phases 57BHH76-209B-21B

pas à pas hybrideNEMA 23de précision

Présentation du produit
Le 57BHH76-209B-21B est un moteur pas à pas hybride 57 mm (NEMA 23) 2 phases offrant un couple de maintien de 1,884 N·m (19,2 kg·cm) dans un corps de 76 mm. Avec un courant nominal de 2,1 A par phase, il est conçu pour le contrôle de mouvement de précision en automatisation industrielle et en positionnement. Pilote recommandé : CW542.

Points clés

• 2 phases, pas 1,8° — couple de maintien 19,2 kg·cm (1,884 N·m)
• Courant nominal : 2,1 A/phase — châssis 57 mm (NEMA 23)
• Longueur du corps : 76 mm — diamètre d'arbre : 6,35 mm

Spécifications électriques
Angle de pas — 1,8° ± 5%
Couple de maintien — 1,884 N·m (19,2 kg·cm)
Courant nominal — 2,1 A/Phase
Nombre de phases — 2
Nombre de conducteurs — 4
Diamètre d'arbre — 6,35 mm
Taille du cadre — 57 mm (NEMA 23)
Longueur du corps — 76 mm
Poids — 1,1 kg
Pilote recommandé — CW542

Fiche technique
Identifiant fiche technique : 57BHH76-209B-21B

Caractéristiques techniques / spécifications

• Modèle : 57BHH76 (référence : 57BHH76-209B-21B)
• Taille du cadre : 57 mm (NEMA 23)
• Longueur du corps : 76 mm
• Phases : 2
• Angle de pas : 1,8° ± 5%
• Couple de maintien : 1,884 N·m (19,2 kg·cm)
• Courant nominal : 2,1 A/Phase
• Nombre de conducteurs : 4
• Diamètre d'arbre : 6,35 mm
• Poids : 1,1 kg
• Pilote recommandé : CW542
