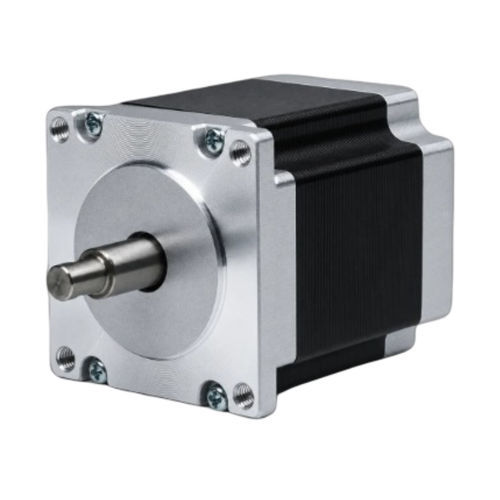

Moteur pas à pas 2 phases 57BHM65-150A-21A

pas à pas hybride24 VNEMA 23

Description du produit
Le 57BHM65-150A-21A est un moteur pas à pas hybride 2 phases de 57 mm (NEMA 23) offrant un couple de maintien de 0,883 N·m (9 kg·cm) dans un corps de 65 mm. Avec un courant nominal de 1,5 A par phase, il assure un positionnement précis en boucle ouverte pour les systèmes d'automatisation et de contrôle de mouvement. Driver recommandé : CW542.

Points clés

• 2 phases, pas de 0,9° — couple de maintien 0,883 N·m (9 kg·cm)
• Courant nominal 1,5 A/phase — châssis 57 mm (NEMA 23)
• Corps compact de 65 mm de long avec arbre de 8 mm

Résumé
Phases : 2
Angle de pas : 0,9°
Couple de maintien : 0,883 N·m
Courant/phase : 1,5 A
Diamètre de l'arbre : 8 mm
Nombre de conducteurs : 4

Spécifications électriques
Angle de pas : 0,9° ±5%
Couple de maintien : 0,883 N·m (9 kg·cm)
Courant nominal : 1,5 A/phase
Nombre de phases : 2
Nombre de conducteurs : 4
Diamètre de l'arbre : 8 mm
Taille du cadre : 57 mm (NEMA 23)
Longueur du corps : 65 mm
Poids : 0,72 kg
Driver recommandé : CW542

Mécanique et performances
Longueur du corps : 65 mm (dessin mécanique série 57BH disponible)
Diamètre de l'arbre : 8 mm
Poids : 0,72 kg
Caractéristiques couple-vitesse : courbe couple-vitesse disponible pour la série 57BH

Caractéristiques techniques

• Famille modèle : 57BH / 57BHM65
• Taille du cadre : 57 mm (NEMA 23)
• Longueur du corps : 65 mm
• Angle de pas : 0,9° (±5%)
• Nombre de phases : 2
• Courant nominal : 1,5 A par phase
• Couple de maintien : 0,883 N·m (9 kg·cm)
• Diamètre arbre : 8 mm
• Nombre de conducteurs : 4
• Poids : 0,72 kg
• Driver recommandé : CW542
