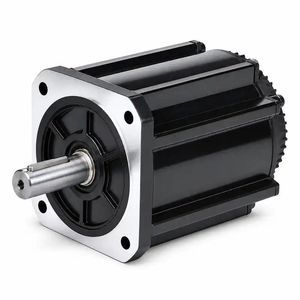

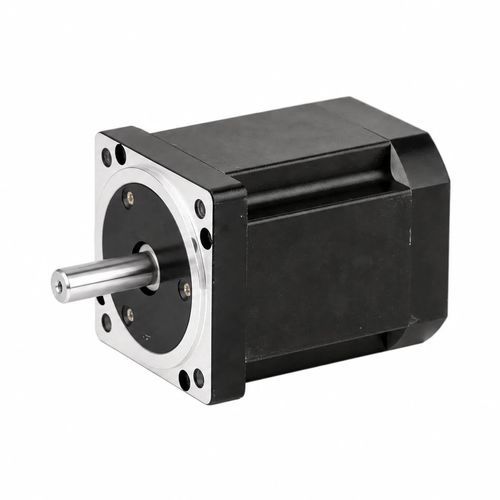

Moteur brushless CW80BLMC80-704L870-00DC3-phasesBLDC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- DC, 3-phases, brushless, BLDC
- Voltage
- 100 V
- Nombre de pôles
- 4 pôles
- Application
- pour applications industrielles, pour la robotique
- Autres caractéristiques
- à grande vitesse, haute précision, NEMA, de régulation de mouvement, à moteur brushless DC
- Puissance
0,7 kW
(0,95 hp)- Intensité
7,5 A
- Couple
Min: 0,96 Nm
(0,70806 ft.lb)Max: 1,92 Nm
(1,416119 ft.lb)- Vitesse de rotation
7 000 rpm
(43 982,2972 rad.min-1)- Diamètre
80 mm
(3,15 in)
Description
Aperçu
Le CW80BLMC80-704L870-00 est un moteur DC sans balais (BLDC) triphasé de 80 mm (NEMA 32) délivrant 704 W avec une alimentation de 100 ±5% VCC et une vitesse nominale de 7000 tr/min. Conçu pour l'automatisation industrielle, la robotique et les systèmes de commande de mouvement de précision nécessitant une taille compacte et des performances à haute vitesse.
Points clés
Spécifications rapides
Puissance nominale : 704 W
Tension nominale : 100 ±5% VCC
Vitesse nominale : 7000 tr/min
Couple nominal : 0,96 Nm
Courant nominal : 7,5 A
Dimension du bâti : 80 mm (NEMA 32)
Référence : CW80BLMC80-704L870-00
Spécifications électriques
Pôles — 4
Phases — 3
Tension nominale — 100 ±5% VCC
Puissance nominale — 704 W
Vitesse nominale — 7000 tr/min
Couple nominal — 0,96 Nm
Courant nominal — 7,5 A
Couple maximal — 1,92 Nm
Constante de tension — TBD ±5% V/kRPM
Résistance de ligne — TBD ±5% Ω (20℃)
Inductance de ligne — TBD ±10% mH
Résistance d'isolement — 100 MΩ @ 500 VDC
Classe d'isolement — F (155℃)
Poids — TBD kg
Dimension du bâti — 80 mm (NEMA 32)
Référence — CW80BLMC80-704L870-00
Mécanique et performances
Le plan mécanique est disponible pour la série de moteurs BLDC 80 mm. Une courbe couple-vitesse spécifique au CW80BLMC80-704L870-00 est fournie pour faciliter l'intégration système et le réglage de la commande.
Caractéristiques techniques
Le CW80BLMC80-704L870-00 est un moteur DC sans balais (BLDC) triphasé de 80 mm (NEMA 32) délivrant 704 W avec une alimentation de 100 ±5% VCC et une vitesse nominale de 7000 tr/min. Conçu pour l'automatisation industrielle, la robotique et les systèmes de commande de mouvement de précision nécessitant une taille compacte et des performances à haute vitesse.
Points clés
- Puissance nominale 704 W
- Tension d'alimentation 100 ±5% VCC
- Couple nominal 0,96 Nm à 7000 tr/min
- Dimension du bâti : 80 mm (NEMA 32)
- Conception triphasée sans balais pour un fonctionnement régulier
Spécifications rapides
Puissance nominale : 704 W
Tension nominale : 100 ±5% VCC
Vitesse nominale : 7000 tr/min
Couple nominal : 0,96 Nm
Courant nominal : 7,5 A
Dimension du bâti : 80 mm (NEMA 32)
Référence : CW80BLMC80-704L870-00
Spécifications électriques
Pôles — 4
Phases — 3
Tension nominale — 100 ±5% VCC
Puissance nominale — 704 W
Vitesse nominale — 7000 tr/min
Couple nominal — 0,96 Nm
Courant nominal — 7,5 A
Couple maximal — 1,92 Nm
Constante de tension — TBD ±5% V/kRPM
Résistance de ligne — TBD ±5% Ω (20℃)
Inductance de ligne — TBD ±10% mH
Résistance d'isolement — 100 MΩ @ 500 VDC
Classe d'isolement — F (155℃)
Poids — TBD kg
Dimension du bâti — 80 mm (NEMA 32)
Référence — CW80BLMC80-704L870-00
Mécanique et performances
Le plan mécanique est disponible pour la série de moteurs BLDC 80 mm. Une courbe couple-vitesse spécifique au CW80BLMC80-704L870-00 est fournie pour faciliter l'intégration système et le réglage de la commande.
Caractéristiques techniques
- Référence : CW80BLMC80-704L870-00
- Série : 80BLMC Series
- Dimension du bâti : 80 mm (NEMA 32)
- Puissance nominale : 704 W
- Tension nominale : 100 ±5% VCC
- Vitesse nominale : 7000 tr/min
- Couple nominal : 0,96 Nm
- Courant nominal : 7,5 A
- Couple maximal : 1,92 Nm
- Pôles : 4
- Phases : 3
- Résistance d'isolement : 100 MΩ @ 500 VDC
- Classe d'isolement : F (155℃)
- Plan mécanique : disponible
- Courbe couple-vitesse : disponible pour CW80BLMC80-704L870-00
