Moteur DC CW57BLMA74-251L260-00
3-phasesbrushless24 V

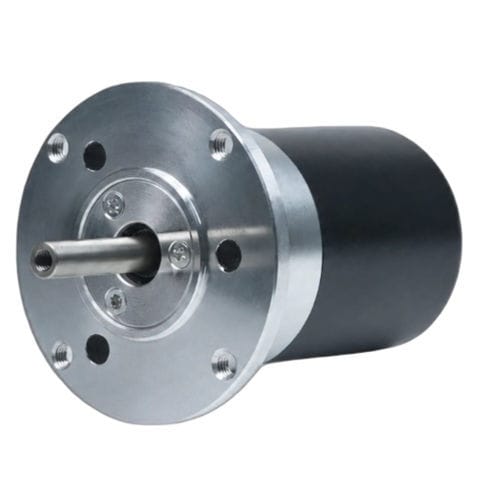

Moteur DC - CW57BLMA74-251L260-00 - NEOTON MOTOR - 3-phases / brushless / 24 V
Moteur DC - CW57BLMA74-251L260-00 - NEOTON MOTOR - 3-phases / brushless / 24 V
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
DC, 3-phases, brushless
Voltage
24 V
Construction
NEMA 23
Nombre de pôles
4 pôles
Application
industriel, pour la robotique, pour convoyeur, pour machine d'emballage, pour machine-outil
Puissance

0,25 kW
(0,34 hp)

Intensité

11,5 A

Couple

Max: 0,8 Nm
(0,59005 ft.lb)

Min: 0,4 Nm
(0,295025 ft.lb)

Vitesse de rotation

Max: 7 500 rpm
(47 123,8898 rad.min-1)

Min: 6 000 rpm
(37 699,1118 rad.min-1)

Diamètre

57 mm
(2,24 in)

Description

Vue d'ensemble
Le CW57BLMA74-251L260-00 est un moteur DC sans balais 3 phases de 57 mm (NEMA 23) délivrant 251 W sous 24 ±10% VDC, avec une vitesse nominale de 6000 tr/min et un couple nominal de 0,4 N·m. Conçu pour l'automatisation industrielle, la robotique et les systèmes de motion control nécessitant compacité et précision.

Points clés
  • Puissance nominale 251 W
  • Tension d'alimentation 24 ±10% VDC
  • Couple nominal 0,4 N·m à 6000 tr/min
  • Dimensions : 57mm (NEMA 23)
  • Conception 3 phases sans balais pour un pilotage fluide et maîtrisé


Fiche technique rapide (résumé)
  • Puissance nominale : 251 W
  • Tension nominale : 24 ±10% VDC
  • Vitesse nominale : 6000 tr/min
  • Couple nominal : 0,4 N·m
  • Courant nominal : 11,5 A
  • Format : 57mm (NEMA 23)


Spécifications électriques
Paramètre — Valeur
Nombre de pôles — 4
Phases — 3
Tension nominale — 24 ±10% VDC
Puissance nominale — 251 W
Vitesse nominale — 6000 tr/min
Couple nominal — 0,4 N·m
Courant nominal — 11,5 A
Vitesse maximale — 7500 tr/min
Couple maximal — 0,8 N·m
Constante de tension — 2,4 ±5% V/kRPM
Résistance de ligne — 0,12 ±5% Ω (20°C)
Inductance de ligne — 0,3 ±10% mH
Résistance d'isolement — 100 MΩ @ 500 VDC
Classe d'isolement — B (130°C)
Poids — 0,78 kg
Format — 57mm (NEMA 23)
Référence — CW57BLMA74-251L260-00

Mécanique & Performance
  • Dessin mécanique et plans dimensionnels disponibles pour la série de moteurs 57mm BLDC
  • Courbe couple-vitesse disponible pour CW57BLMA74-251L260-00


Applications
  • Automatisation industrielle et équipements d'usine
  • Robotique et cobots
  • Systèmes de positionnement et axes CNC
  • Convoyeurs, emballage et manutention


Modèle / Caractéristiques
  • Modèle / Série : CW57BLMA74 (série 57BLMA)
  • Format : 57mm (NEMA 23)
  • Puissance nominale : 251 W
  • Tension nominale : 24 ±10% VDC
  • Vitesse nominale : 6000 tr/min
  • Couple nominal : 0,4 N·m
  • Courant nominal : 11,5 A
  • Vitesse maximale : 7500 tr/min
  • Couple maximal : 0,8 N·m
  • Pôles : 4
  • Phases : 3
  • Constante de tension : 2,4 ±5% V/kRPM
  • Résistance de ligne : 0,12 ±5% Ω (20°C)
  • Inductance de ligne : 0,3 ±10% mH
  • Résistance d'isolement : 100 MΩ (500 VDC)
  • Classe d'isolement : B (130°C)
  • Poids : 0,78 kg
  • Référence : CW57BLMA74-251L260-00
