Moteur brushless CW70BL45-90L230-00

DCtriphaséBLDC

Aperçu du produit

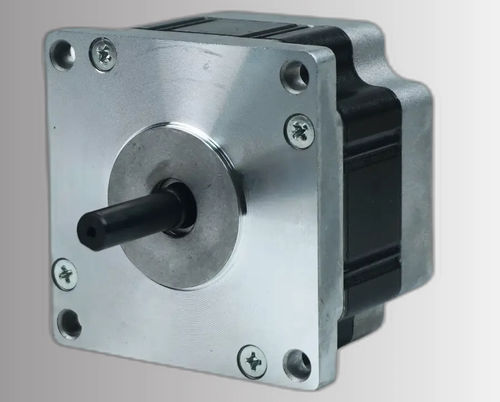

Le CW70BL45-90L230-00 est un moteur DC sans balais 3 phases de 70 mm (NEMA 28) conçu pour l'automatisation industrielle, la robotique et les systèmes de commande de mouvement de précision. Il est spécifié pour une alimentation 24 VDC ±10% et optimisé pour un fonctionnement nominal à 3000 tr/min.

Points clés

• Puissance nominale : 90 W
• Tension d'alimentation : 24 VDC ±10%
• Couple nominal : 0,28 Nm à 3000 tr/min
• Dimension : 70 mm (NEMA 28)
• Conception 3 phases sans balais pour une rotation régulière et contrôlable

Caractéristiques principales

• Puissance nominale : 90 W
• Tension nominale : 24 VDC ±10%
• Vitesse nominale : 3000 tr/min
• Couple nominal : 0,28 Nm
• Courant nominal : 5,3 A
• Dimension : 70 mm (NEMA 28)

Spécifications électriques (tableau)
Pôles — 6
Phases — 3
Tension nominale — 24 VDC ±10%
Puissance nominale — 90 W
Vitesse nominale — 3000 tr/min
Couple nominal — 0,28 Nm
Courant nominal — 5,3 A
Résistance de ligne — 0,48 ±10% Ω @ 20°C
Inductance de ligne — 0,5 ±20 mH
Résistance d'isolement — 100 MΩ @ 500 VDC
Classe d'isolement — B (130°C)
Méthode de commande — Contrôle de vitesse
Dimension — 70 mm (NEMA 28)
Référence — CW70BL45-90L230-00

Mécanique & Performances
Les plans mécaniques et les courbes couple-vitesse sont fournis pour la série de moteurs BLDC 70 mm afin de faciliter le montage, l'intégration et l'évaluation des performances. Les images de détail incluent le dessin d'ensemble et la courbe couple-vitesse pour le dimensionnement système.

Caractéristiques / Spécifications techniques

• Modèle / Référence : CW70BL45-90L230-00
• Châssis : 70 mm (NEMA 28)
• Puissance nominale : 90 W
• Tension nominale : 24 VDC ±10%
• Vitesse nominale : 3000 tr/min
• Couple nominal : 0,28 Nm
• Courant nominal : 5,3 A
• Pôles : 6
• Phases : 3
• Résistance de ligne : 0,48 ±10% Ω @ 20°C
• Inductance de ligne : 0,5 ±20 mH
• Résistance d'isolement : 100 MΩ @ 500 VDC
• Classe d'isolement : B (130°C)
• Méthode de commande : Contrôle de vitesse
• Inclut dessin mécanique et courbe couple-vitesse pour intégration et sélection
