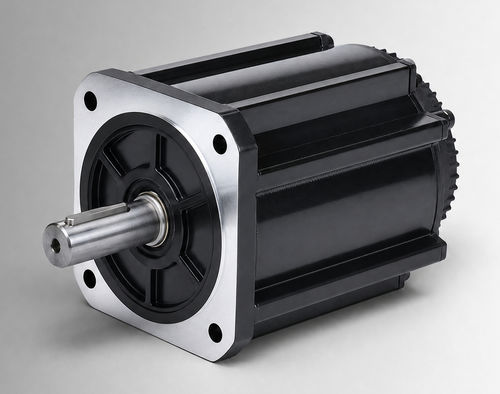

Moteur brushless CW180BLBT-48015-L6-H

DCBLDC96 V

Aperçu
Le CW180BLBT-48015-L6-H est un moteur DC brushless de forte puissance à carcasse 180 mm, spécifié 7500 W sous 96 VDC. Conçu pour l'évaluation OEM et l'intégration système, il convient aux entraînements de pompes électro-hydrauliques, fonctions mobiles, conversions depuis moteurs à balais et entraînements auxiliaires compacts lorsque les contraintes électriques et environnementales du projet sont confirmées.

Points clés

• Puissance nominale : 7500 W
• Tension nominale : 96 VDC
• Couple nominal : 48 N·m à 1500 tr/min
• Courant nominal : 102±10% Arms

Spécifications électriques et mécaniques (résumé)
Puissance nominale : 7500 W
Tension nominale : 96 VDC
Couple nominal : 48 N·m
Vitesse nominale : 1500 tr/min
Courant nominal : 102±10% Arms
Diamètre de carcasse : 180 mm
Constante de couple : 0.47±10% N·m/A
Inertie du rotor : 150±10% kg·m² × 10⁻⁴
Force contre-électromotrice : 28.5±10% V/krpm
Inductance de ligne : Non spécifiée; tolérance ±10%
Résistance de ligne : Non spécifiée; tolérance ±10%
Longueur corps (L) : 264 mm
Longueur avec frein (LB) : 319 mm
Masse : 32/34 kg (selon configuration)
Capteur de retour (option) : Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
Résistance d'isolement : DC500V, >20 MΩ (Classe F)
Rigidité diélectrique : 800VAC/1s/5mA
Environnement d'utilisation : Température : -20 à 40°C (−40 à 40°C en option); Humidité : 20% à 80% HR (sans condensation); altitude inférieure à 1000 m (réduction de performance au-delà)
Indice de protection : IP54 (IP65 en option)
Référence : CW180BLBT-48015-L6-H

Plans mécaniques & caractéristiques
Dessin mécanique — structure standard 180 mm (disponible)
Dessin mécanique — structure ventilée 180 mm (disponible)
Courbes couple-vitesse (disponibles)

Caractéristiques techniques

• Modèle / Référence : CW180BLBT-48015-L6-H
• Taille de la carcasse : 180 mm
• Puissance nominale : 7500 W
• Tension nominale : 96 VDC
• Couple nominal : 48 N·m
• Vitesse nominale : 1500 tr/min
• Courant nominal : 102±10% Arms
• Constante de couple : 0.47±10% N·m/A
• Force contre-électromotrice : 28.5±10% V/krpm
• Inertie rotor : 150±10% ×10⁻⁴ kg·m²
• Longueur corps (L) : 264 mm; avec frein (LB) : 319 mm
• Poids : 32/34 kg (selon configuration)
• Options de retour d'information : Hall magnétique; Hall + codeur incrémental 2500 lignes (optionnel)
• Isolation : DC500V, >20 MΩ (Classe F); Rigidité diélectrique : 800VAC/1s/5mA
• Environnement d'exploitation : -20 à 40°C (option -40 à 40°C); 20%–80% HR sans condensation; altitude < 1000 m (déclassement au-delà)
• Indice de protection : IP54 (IP65 optionnel)
