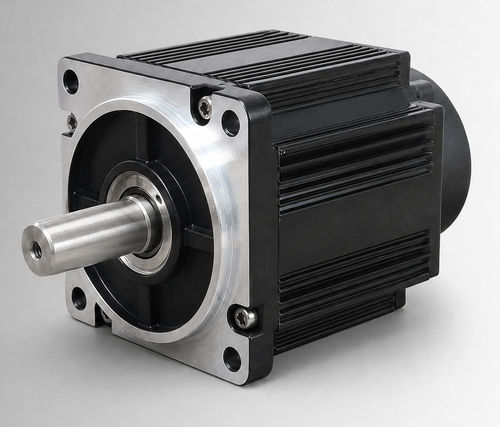

Moteur BLDC CW110BLBT-05030-L6-H

96 Vavec codeurcompact

Présentation du produit
CW110BLBT-05030-L6-H est un moteur brushless DC à châssis 110 mm, puissance nominale 1550 W, 96VDC, couple nominal 5 N·m et 3000 tr/min. Il est conçu pour l'évaluation OEM et l'intégration système dans des entraînements de pompes électro-hydrauliques, des fonctions mobiles et des projets de remplacement de moteurs à balais, et peut être retenu pour des équipements industriels compacts et des entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales sont confirmés pour l'application.

Points clés

• Puissance nominale 1550 W
• Tension nominale 96VDC
• Couple nominal 5 N·m à 3000 tr/min
• Courant nominal 19±10% Arms

Paramètres principaux
Puissance nominale — 1550 W
Tension nominale — 96VDC
Couple nominal — 5 N·m
Vitesse nominale — 3000 tr/min
Courant nominal — 19±10% Arms
Taille du châssis — 110 mm

Caractéristiques électriques et mécaniques (détaillées)

• Puissance nominale : 1550 W
• Tension nominale : 96VDC
• Couple nominal : 5 N·m
• Vitesse nominale : 3000 tr/min
• Courant nominal : 19±10% Arms
• Taille du châssis : 110 mm
• Constante de couple : 0.25±10% N·m/A
• Inertie du rotor : 7.7±10% kg·m² × 10⁻⁴
• Force contre-électromotrice : 15.6±10% V/krpm
• Inductance de ligne : 0.16±10% mH
• Résistance de ligne : 0.024±10% Ω
• Longueur corps (L) : 126 mm
• Longueur corps avec frein (LB) : 171 mm
• Poids : 4.14/6.25 kg
• Capteur de retour (option) : Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
• Résistance d'isolement : DC500V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800VAC/1s/5mA
• Environnement de fonctionnement : Température : -20 à 40°C (option -40 à 40°C) ; Humidité : 20% à 80% HR (sans condensation) ; altitude < 1000 m (réduction des performances au-delà des plages indiquées)
• Indice de protection : IP54 (IP65 optionnel)
• Référence : CW110BLBT-05030-L6-H
