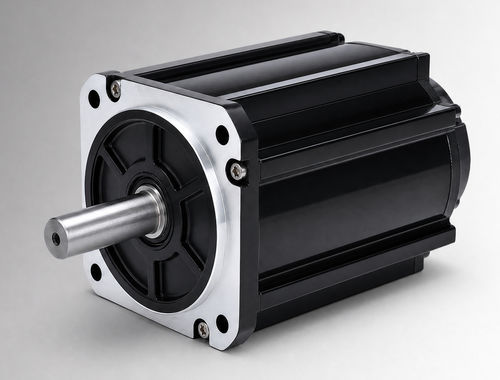

Moteur brushless CW130BLBT-19020-L5-H

DCBLDC72 V

Résumé du produit
Le CW130BLBT-19020-L5-H est un moteur brushless DC (BLDC) à cadre 130 mm, nominal 4000 W, 72 VDC, 19 N·m à 2000 tr/min. Conçu pour l'évaluation OEM et l'intégration système dans des entraîneurs de pompes électro-hydrauliques, fonctions mobiles et projets de remplacement de moteurs à balais, il peut être utilisé pour des équipements industriels compacts et des entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales sont confirmés pour le projet.

Points clés

• Puissance nominale 4000 W
• Tension nominale 72 VDC
• Couple nominal 19 N·m à 2000 tr/min
• Courant nominal 65±10% Arms

Spécifications rapides

• Puissance nominale : 4000 W
• Tension nominale : 72 VDC
• Couple nominal : 19 N·m
• Vitesse nominale : 2000 tr/min
• Courant nominal : 65±10% Arms
• Taille de cadre : 130 mm

Spécifications électriques et mécaniques

• Constante de couple : 0,29±10% N·m/A
• Inertie du rotor : 25,2±10% kg·m² × 10⁻⁴
• Force contre-électromotrice : 17,7±10% V/krpm
• Inductance de ligne : non spécifiée ; tolérance ±10%
• Résistance de ligne : non spécifiée ; tolérance ±10%
• Longueur corps (L) : 181 mm
• Longueur corps avec frein (LB) : 221 mm
• Poids : 14 kg (standard) / 15,8 kg (avec frein)
• Capteurs : Hall magnétique ; Hall + encodeur incrémental 2500 lignes (option)
• Résistance d'isolement : DC 500 V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800 VAC / 1 s / 5 mA
• Environnement d'utilisation : -20 à 40 °C (option -40 à 40 °C) ; humidité 20–80% HR (sans condensation) ; altitude <1000 m
• Indice de protection : IP54 (IP65 en option)
• Référence : CW130BLBT-19020-L5-H

Illustrations techniques disponibles

• Plan mécanique — structure standard 130 mm (image fournie)
• Plan mécanique — structure 130 mm refroidie par ventilateur (image fournie)
• Courbes couple-vitesse (image fournie)

Caractéristiques techniques

• Modèle / Référence : CW130BLBT-19020-L5-H
• Taille de cadre : 130 mm
• Puissance nominale : 4000 W
• Tension nominale : 72 VDC
• Couple nominal : 19 N·m
• Vitesse nominale : 2000 tr/min
• Courant nominal : 65±10% Arms
• Constante de couple : 0,29±10% N·m/A
• Force contre-électromotrice : 17,7±10% V/krpm
• Inertie du rotor : 25,2±10% kg·m² × 10⁻⁴
• Longueur du corps (L) : 181 mm ; avec frein (LB) : 221 mm
• Poids : 14 kg (standard) / 15,8 kg (avec frein)
• Options de retour d'information : Hall magnétique ; Hall + encodeur incrémental 2500 lignes (option)
• Isolement : DC 500 V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800 VAC / 1 s / 5 mA
• Environnement d'utilisation : -20 à 40 °C (option -40 à 40 °C) ; humidité 20–80% HR (sans condensation) ; altitude <1000 m
• Indice de protection : IP54 (IP65 en option)
