Motoréducteur BLDC CW57BLMA94-157L430-00planétaireconcentrique100 W...500 W
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Moteur
- BLDC
- Type
- planétaire
- Orientation des axes
- concentrique
- Puissance
- 100 W...500 W
- Voltage
- 48 V
- Couple
- 1 - 5 Nm
- Performance
- à jeu réduit
- Applications produits
- pour automatisme, pour applications industrielles, pour convoyeur, pour robot de nettoyage de panneaux solaires, pour suiveur solaire, pour machine de nettoyage, pour antenne
- Certifications
- CE, ISO
- Autres caractéristiques
- sur mesure, basse tension
- Vitesse de rotation
750 rpm
(4 712,389 rad.min-1)
Description
Présentation

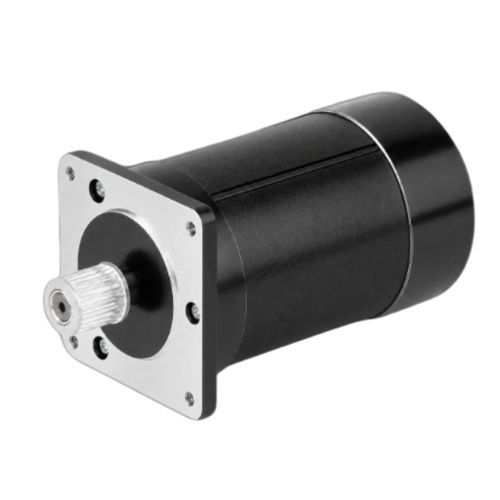

Le CW57BLMA94-157L430-00 est un moteur brushless DC 3 phases de 57 mm (NEMA 23) délivrant 157 W sous 48 ±10% VDC avec une vitesse nominale de 750 tr/min. Conçu pour l'automatisation industrielle, la robotique et les systèmes de commande de mouvement de précision, il offre un encombrement réduit et une forte densité de couple.
Points clés
Spécifications rapides
Caractéristiques électriques
Pôles : 4
Phases : 3
Tension nominale : 48 ±10% VDC
Puissance nominale : 157 W
Vitesse nominale : 750 tr/min
Couple nominal : 2 N·m
Courant nominal : 4,5 A
Vitesse max : 750 tr/min
Couple max : 3 N·m
Constante de tension : 9,5 ±5% V/kRPM
Résistance de ligne : 1,01 ±5% Ω (20°C)
Inductance de ligne : 2,7 ±10% mH
Résistance d'isolement : 100 MΩ (500 VDC)
Classe d'isolement : B (130°C)
Poids : 1,8 kg
Rapport de réduction : 1:4
Format : 57 mm (NEMA 23)
Référence : CW57BLMA94-157L430-00
Médias complémentaires
Plan mécanique et courbe couple-vitesse fournis pour les références de montage, dimensions et performances.
Caractéristiques techniques
Le CW57BLMA94-157L430-00 est un moteur brushless DC 3 phases de 57 mm (NEMA 23) délivrant 157 W sous 48 ±10% VDC avec une vitesse nominale de 750 tr/min. Conçu pour l'automatisation industrielle, la robotique et les systèmes de commande de mouvement de précision, il offre un encombrement réduit et une forte densité de couple.
Points clés
- Puissance nominale : 157 W
- Tension d'alimentation : 48 ±10% VDC
- Couple nominal : 2 N·m à 750 tr/min (couple max 3 N·m)
- Format 57 mm (NEMA 23), 4 pôles, 3 phases
- Architecture brushless pour un entretien réduit et un pilotage fluide
Spécifications rapides
- Puissance nominale : 157 W
- Tension nominale : 48 ±10% VDC
- Vitesse nominale : 750 tr/min
- Couple nominal : 2 N·m
- Courant nominal : 4,5 A
- Format : 57 mm (NEMA 23)
Caractéristiques électriques
Pôles : 4
Phases : 3
Tension nominale : 48 ±10% VDC
Puissance nominale : 157 W
Vitesse nominale : 750 tr/min
Couple nominal : 2 N·m
Courant nominal : 4,5 A
Vitesse max : 750 tr/min
Couple max : 3 N·m
Constante de tension : 9,5 ±5% V/kRPM
Résistance de ligne : 1,01 ±5% Ω (20°C)
Inductance de ligne : 2,7 ±10% mH
Résistance d'isolement : 100 MΩ (500 VDC)
Classe d'isolement : B (130°C)
Poids : 1,8 kg
Rapport de réduction : 1:4
Format : 57 mm (NEMA 23)
Référence : CW57BLMA94-157L430-00
Médias complémentaires
Plan mécanique et courbe couple-vitesse fournis pour les références de montage, dimensions et performances.
Caractéristiques techniques
- Modèle / Référence : CW57BLMA94-157L430-00
- Format : 57 mm (NEMA 23)
- Puissance nominale : 157 W
- Tension nominale : 48 ±10% VDC
- Vitesse nominale : 750 tr/min
- Couple nominal : 2 N·m
- Couple max : 3 N·m
- Courant nominal : 4,5 A
- Pôles : 4
- Phases : 3
- Constante de tension : 9,5 ±5% V/kRPM
- Résistance de ligne : 1,01 ±5% Ω (20°C)
- Inductance de ligne : 2,7 ±10% mH
- Résistance d'isolement : 100 MΩ (500 VDC)
- Classe d'isolement : B (130°C)
- Poids : 1,8 kg
- Rapport de réduction : 1:4
