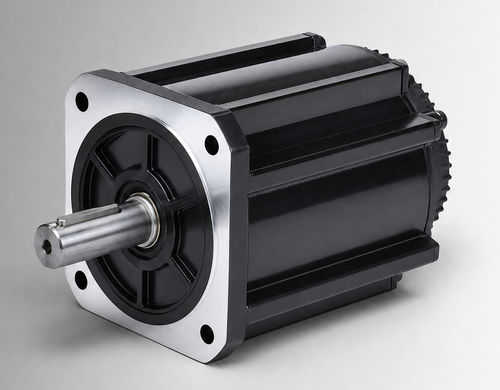

Moteur DC CW180BLBT-28020-L9-H

brushless144Vcompact

Aperçu produit
Le CW180BLBT-28020-L9-H est un moteur brushless DC à cadre 180 mm, puissance nominale 5800 W, tension 144VDC, couple nominal 28 N·m et vitesse 2000 rpm. Conçu pour l'évaluation OEM et l'intégration système dans les entraînements de pompes électro-hydrauliques, les fonctions mobiles et les projets de remplacement des moteurs à balais, et applicable aux équipements industriels compacts et entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales sont confirmés pour le projet.

Points clés

• Puissance nominale : 5800 W
• Tension nominale : 144VDC
• Couple nominal : 28 N·m @ 2000 rpm
• Courant nominal : 50±10% Arms

Spécifications rapides

• Puissance nominale : 5800 W
• Tension nominale : 144VDC
• Couple nominal : 28 N·m
• Vitesse nominale : 2000 rpm
• Courant nominal : 50±10% Arms
• Dimension de cadre : 180 mm

Spécifications électriques et mécaniques
Puissance nominale — 5800 W
Tension nominale — 144VDC
Couple nominal — 28 N·m
Vitesse nominale — 2000 rpm
Courant nominal — 50±10% Arms
Dimension de cadre — 180 mm
Constant de couple — 0,56±10% N·m/A
Inertie du rotor — 122±10% kg·m² × 10⁻⁴
Force électromotrice inverse — 34±10% V/krpm
Inductance de ligne — Non spécifiée ; tolérance ±10%
Résistance de ligne — Non spécifiée ; tolérance ±10%
Longueur corps (L) — 264 mm
Longueur corps avec frein (LB) — 319 mm
Poids — 32/34 kg
Élément de retour d'information (option) — Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
Résistance d'isolement — DC500V, >20 MΩ (Classe F)
Rigidité diélectrique — 800VAC/1s/5mA
Environnement de fonctionnement — Température : -20 à 40°C (option -40 à 40°C) ; Humidité : 20% à 80% HR (sans condensation) ; altitude < 1000 m (réduire les performances si dépassement des limites de température ou d'altitude)
Classe de protection — IP54 (IP65 optionnel)
Référence — CW180BLBT-28020-L9-H

Plans mécaniques & caractéristiques

• Dessin mécanique — Structure standard 180 mm
• Dessin mécanique — Structure 180 mm refroidie par ventilateur
• Caractéristiques couple-vitesse

Caractéristiques techniques

• Modèle/Série : Série 180BLBT
• Référence : CW180BLBT-28020-L9-H
• Puissance nominale : 5800 W
• Tension nominale : 144VDC
• Couple nominal : 28 N·m @ 2000 rpm
• Vitesse nominale : 2000 rpm
• Courant nominal : 50±10% Arms
• Dimension de cadre : 180 mm
• Constant de couple : 0,56±10% N·m/A
• Inertie rotor : 122±10% kg·m² × 10⁻⁴
• Back EMF : 34±10% V/krpm
• Longueur corps (L) : 264 mm ; avec frein (LB) : 319 mm
• Poids : 32/34 kg
• Options de retour : Hall magnétique ou Hall + codeur incrémental 2500 lignes
• Résistance d'isolement : DC500V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800VAC/1s/5mA
• Température de fonctionnement : -20 à 40°C (option -40 à 40°C)
• Humidité : 20% à 80% HR (sans condensation)
• Classe de protection : IP54 (IP65 optionnel)
