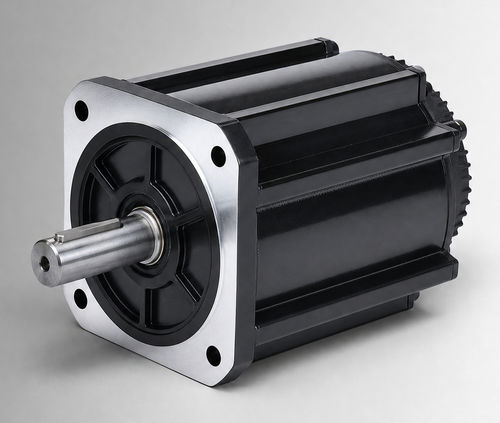

Moteur brushless CW180BLBT-28020-L6-H

DCBLDC96 V

Présentation
Le CW180BLBT-28020-L6-H est un moteur brushless DC à cadre 180 mm de forte puissance, spécifié à 5800 W, 96 VDC, 28 N·m et 2000 rpm. Il est destiné à l'évaluation OEM et à l'intégration système pour entraînements de pompes électro-hydrauliques, fonctions mobiles, et projets de remplacement de moteurs à balais, et peut également être évalué pour des équipements industriels compacts et des entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales sont confirmés pour le projet.

Points clés

• Puissance nominale : 5800 W
• Tension nominale : 96 VDC
• Couple nominal : 28 N·m à 2000 rpm
• Courant nominal : 75±10% Arms

Éléments mécaniques et visuels

• Plan mécanique — Structure standard 180 mm (illustration)
• Plan mécanique — Structure refroidie par ventilateur 180 mm (illustration)
• Caractéristiques couple-vitesse (graphique)

Fiche technique
CW180BLBT-28020-L6-H (fiche produit référencée sur la page)

Caractéristiques techniques

• Puissance nominale : 5800 W
• Tension nominale : 96 VDC
• Couple nominal : 28 N·m
• Vitesse nominale : 2000 rpm
• Courant nominal : 75±10% Arms
• Dimension de cadre : 180 mm
• Constante de couple : 0.37±10% N·m/A
• Inertie du rotor : 122±10% kg·m² × 10⁻⁴
• Force électromotrice inverse : 22.5±10% V/krpm
• Inductance de ligne : Non spécifiée ; tolérance ±10%
• Résistance de ligne : Non spécifiée ; tolérance ±10%
• Longueur du corps (L) : 264 mm
• Longueur du corps avec frein (LB) : 319 mm
• Masse : 32/34 kg
• Élément de retour d'information (option) : Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
• Résistance d'isolement : DC500V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800VAC/1s/5mA
• Environnement de fonctionnement : Température -20 à 40°C ( -40 à 40°C en option) ; Humidité 20% à 80% HR (sans condensation) ; altitude inférieure à 1000 m (réduire les performances si la température ou l'altitude dépassent les valeurs indiquées)
• Indice de protection : IP54 (IP65 en option)
• Référence : CW180BLBT-28020-L6-H
