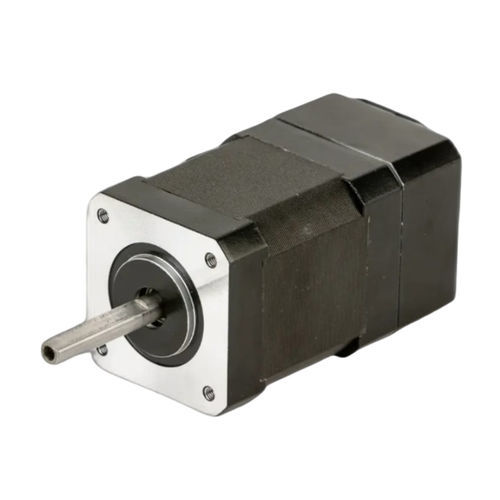

Moteur à commutation électronique CW42BLB70-78L240-00

DCtriphaséBLDC

Aperçu du produit
Le CW42BLB70-78L240-00 est un moteur DC brushless 3 phases de 42 mm (NEMA 17) conçu pour l'automatisation industrielle, la robotique et les applications de commande de mouvement de précision. Puissance nominale 78 W, alimentation 24 VDC ±10%, vitesse nominale 4000 tr/min et couple nominal 0,188 Nm à 4000 tr/min, offrant une solution compacte pour des tâches de positionnement et d'actionnement de puissance moyenne.

Points clés

• Puissance nominale 78 W
• Alimentation 24 VDC ±10%
• Couple nominal 0,188 Nm à 4000 tr/min
• Format 42 mm (NEMA 17)
• Architecture brushless 3 phases pour un fonctionnement fluide

Fiche technique rapide
Puissance nominale — 78 W
Tension nominale — 24 VDC ±10%
Vitesse nominale — 4000 tr/min
Couple nominal — 0,188 Nm
Courant nominal — 4,3 A
Format — 42 mm (NEMA 17)

Caractéristiques électriques
Pôles — 8 pôles
Phases — 3
Tension nominale — 24 VDC ±10%
Puissance nominale — 78 W
Vitesse nominale — 4000 tr/min
Couple nominal — 0,188 Nm
Courant nominal — 4,3 A
Vitesse max — 4800 tr/min
Couple max — 0,56 Nm
Constante de tension — 3,5 Vrms/kRPM
Résistance de ligne — 0,46 ±5% Ω (20°C)
Inductance de ligne — 0,26 ±10% mH
Résistance d'isolement — 100MΩ @ 500V
Classe d'isolement — B 130°C
Température de fonctionnement — -20 ~ +50 °C
Méthode de commande — Tension de commande 5~24 VDC
Format — 42 mm (NEMA 17)
Numéro de pièce — CW42BLB70-78L240-00

Schémas mécaniques et courbe couple-vitesse
Le dessin mécanique et la courbe couple-vitesse sont fournis pour ce composant afin de faciliter l'intégration et la sélection.

Caractéristiques techniques

• Numéro de pièce: CW42BLB70-78L240-00
• Modèle / Dénomination: moteur DC brushless 42 mm (NEMA 17)
• Puissance nominale: 78 W
• Tension nominale: 24 VDC ±10%
• Vitesse nominale: 4000 tr/min
• Couple nominal: 0,188 Nm
• Courant nominal: 4,3 A
• Vitesse max: 4800 tr/min
• Couple max: 0,56 Nm
• Constante de tension: 3,5 Vrms/kRPM
• Résistance de ligne: 0,46 ±5% Ω (20°C)
• Inductance de ligne: 0,26 ±10% mH
• Résistance d'isolement: 100MΩ @ 500V
• Classe d'isolement: B 130°C
• Température de fonctionnement: -20 ~ +50 °C
• Méthode de commande: Tension de commande 5~24 VDC
• Pôles: 8
• Phases: 3
• Format: 42 mm (NEMA 17)
