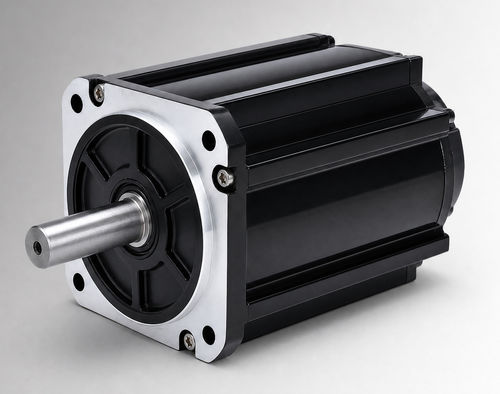

Moteur brushless CW130BLBT-05030-L9-H

BLDC144Vavec frein

Présentation du produit
CW130BLBT-05030-L9-H est un moteur brushless DC (BLDC) à cadre 130 mm, puissance nominale 1550 W et tension nominale 144 VDC. Il délivre 5 N·m à 3000 tr/min et est conçu pour l'intégration OEM et systèmes dans les entraînements de pompes électro-hydrauliques, fonctions de chantier mobiles et pour la modernisation d'applications à moteur à balais. Évaluer la compatibilité une fois tension, charge, cycle de service, interface de montage et conditions environnementales définis.

Points clés

• Puissance nominale 1550 W
• Tension nominale 144 VDC
• Couple nominal 5 N·m à 3000 tr/min
• Courant nominal 12,5±10% Arms

Spécifications techniques

• Puissance nominale — 1550 W
• Tension nominale — 144VDC
• Couple nominal — 5 N·m
• Vitesse nominale — 3000 tr/min
• Courant nominal — 12,5±10% Arms
• Taille de cadre — 130 mm
• Constante de couple — 0,39±10% N·m/A
• Inertie du rotor — 12±10% kg·m² × 10⁻⁴
• FEM inverse — 24±10% V/krpm
• Inductance de ligne — Non spécifiée; tolérance ±10%
• Résistance de ligne — Non spécifiée; tolérance ±10%
• Longueur corps (L) — 119 mm
• Longueur corps avec frein (LB) — 166 mm
• Poids — 6 / 7,8 kg (sans / avec frein)
• Élément de retour d'information (option) — Hall magnétique; Hall + encodeur incrémental 2500 lignes (optionnel)
• Résistance d'isolement — DC500V, >20 MΩ (classe F)
• Rigidité diélectrique — 800VAC / 1s / 5mA
• Environnement de fonctionnement — Température -20 à 40°C (option -40 à 40°C); Humidité 20%–80% HR (sans condensation); altitude < 1000 m (dérating au-delà)
• Degré de protection — IP54 (IP65 en option)
• Référence — CW130BLBT-05030-L9-H

Options et détails mécaniques

• Cadre : 130 mm standard; variante refroidie par ventilateur disponible
• Longueurs mécaniques : L = 119 mm, LB (avec frein) = 166 mm
• Poids : 6 kg (standard) / 7,8 kg (avec frein)
• Options de retour : Hall magnétique ou Hall + encodeur incrémental 2500 lignes
• Options de protection et environnement : montée en IP65 et qualification -40°C disponibles
• Plans mécaniques et courbes couple-vitesse disponibles pour intégration

Applications

• Entraînements de pompes électro-hydrauliques
• Équipements mobiles et fonctions de véhicules
• Projets de modernisation de moteurs à balais
• Équipements industriels compacts et entraînements auxiliaires
