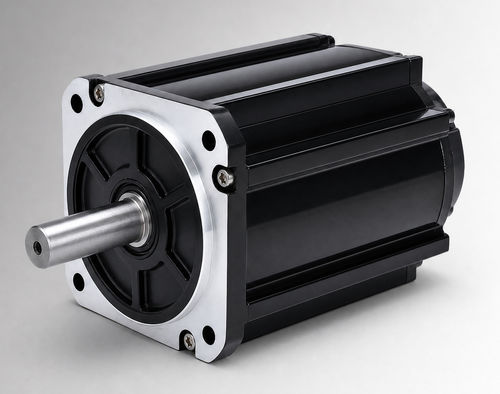

Moteur brushless CW130BLBT-19020-L3-H

DC48 Vavec codeur

Présentation du produit
Le CW130BLBT-19020-L3-H est un moteur DC brushless à cadre 130 mm, puissance nominale 4000 W sous 48 VCC, couple nominal 19 N·m à 2000 tr/min. Conçu pour l'évaluation OEM et l'intégration système, il s'adresse aux entraînements de pompes électro-hydrauliques, fonctions mobiles et projets de remplacement de moteurs DC à balais. Il peut aussi être étudié pour des équipements industriels compacts et des entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales du projet sont confirmés.

Points clés

• Puissance nominale : 4000 W
• Tension nominale : 48 VCC
• Couple nominal : 19 N·m @ 2000 tr/min
• Courant nominal : 97±10% Arms
• Dimension de cadre : 130 mm

Spécifications électriques et mécaniques

• Puissance nominale — 4000 W
• Tension nominale — 48 VCC
• Couple nominal — 19 N·m
• Vitesse nominale — 2000 tr/min
• Courant nominal — 97±10% Arms
• Constante de couple — 0,19±10% N·m/A
• Inertie du rotor — 25,2±10% kg·m² × 10⁻⁴
• Force contre-électromotrice — 11,8±10% V/krpm
• Inductance de ligne — 0,07±10% mH
• Résistance de ligne — 0,015±10% Ω
• Longueur corps (L) — 181 mm ; avec frein (LB) — 221 mm
• Masse — 14 / 15,8 kg
• Indice de protection — IP54 (IP65 en option)
• Température de fonctionnement — -20 à 40 °C (en option -40 à 40 °C)
• Humidité — 20 % à 80 % HR (sans condensation)

Capteurs de retour et sécurité électrique

• Options de retour : Hall magnétique ; Hall + codeur incrémental 2500 lignes (optionnel)
• Résistance d'isolement — DC500V, >20 MΩ (Classe F)
• Tenue diélectrique — 800 VAC / 1s / 5 mA

Plans mécaniques et graphiques disponibles

• Plan mécanique — structure standard 130 mm
• Plan mécanique — structure 130 mm refroidie par ventilateur
• Courbe couple-vitesse (graphique)

Applications typiques

• Entraînements de pompes électro-hydrauliques
• Équipements mobiles et fonctions de travail
• Remplacement/amélioration de moteurs DC à balais
• Machines industrielles compactes et entraînements auxiliaires
