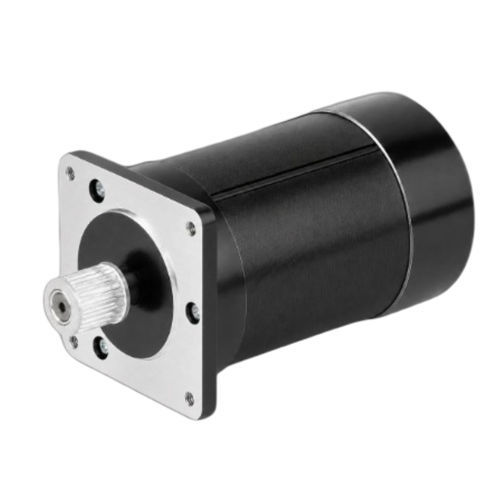

Moteur BLDC CW57BLMA94-167L240-00DCtriphasé24 V
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- DC, triphasé, BLDC
- Voltage
- 24 V
- Construction
- NEMA 23
- Nombre de pôles
- 4 pôles
- Puissance
0,17 kW
(0,23 hp)- Intensité
9,5 A
- Couple
0,4 Nm, 0,8 Nm
(0,295025 ft.lb, 0,59005 ft.lb)- Vitesse de rotation
4 000 rpm, 4 500 rpm
(25 132,7412 rad.min-1, 28 274,3339 rad.min-1)- Diamètre
57 mm
(2,24 in)
Description
Vue d'ensemble du produit
Le CW57BLMA94-167L240-00 est un moteur brushless DC 3 phases de 57 mm (NEMA 23) conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision. Valeurs nominales : 167 W de puissance, 24 ±10 % VCC de tension nominale et 4000 tr/min de vitesse nominale.
Points clés
Valeurs nominales
Puissance nominale : 167 W
Tension nominale : 24 ±10 % VCC
Vitesse nominale : 4000 tr/min
Couple nominal : 0,4 N·m
Courant nominal : 9,5 A
Format : 57 mm (NEMA 23)
Ressources complémentaires
Plan mécanique et courbe couple-vitesse fournis pour la série de moteurs BLDC 57 mm. Les fichiers correspondent au modèle CW57BLMA94-167L240-00 (plan mécanique et courbe couple-vitesse).
Caractéristiques / spécifications techniques
Le CW57BLMA94-167L240-00 est un moteur brushless DC 3 phases de 57 mm (NEMA 23) conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision. Valeurs nominales : 167 W de puissance, 24 ±10 % VCC de tension nominale et 4000 tr/min de vitesse nominale.
Points clés
- Puissance nominale : 167 W
- Tension d'alimentation : 24 ±10 % VCC
- Couple nominal : 0,4 N·m à 4000 tr/min
- Format : 57 mm (NEMA 23)
- Conception 3 phases brushless pour un fonctionnement régulier et contrôlable
Valeurs nominales
Puissance nominale : 167 W
Tension nominale : 24 ±10 % VCC
Vitesse nominale : 4000 tr/min
Couple nominal : 0,4 N·m
Courant nominal : 9,5 A
Format : 57 mm (NEMA 23)
Ressources complémentaires
Plan mécanique et courbe couple-vitesse fournis pour la série de moteurs BLDC 57 mm. Les fichiers correspondent au modèle CW57BLMA94-167L240-00 (plan mécanique et courbe couple-vitesse).
Caractéristiques / spécifications techniques
- Pôles : 4
- Phases : 3
- Tension nominale : 24 ±10 % VCC
- Puissance nominale : 167 W
- Vitesse nominale : 4000 tr/min
- Couple nominal : 0,4 N·m
- Courant nominal : 9,5 A
- Vitesse maximale : 4500 tr/min
- Couple maximal : 0,8 N·m
- Constante de tension : 3,4 ±5 % V/kRPM
- Résistance de ligne : 0,15 ±5 % Ω (20°C)
- Inductance de ligne : 0,35 ±10 % mH
- Résistance d'isolement : 100 MΩ @ 500 VDC
- Classe d'isolement : B (130°C)
- Poids : 1 kg
- Format : 57 mm (NEMA 23)
- Référence : CW57BLMA94-167L240-00
