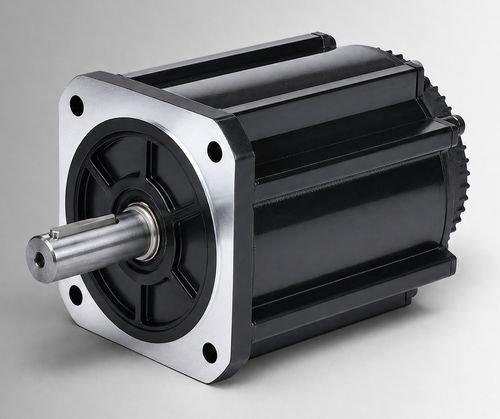

Moteur brushless CW180BLBT-19020-L6-H

DCBLDC96 V

Présentation du produit
Le CW180BLBT-19020-L6-H est un moteur brushless DC à carcasse 180 mm, doté d'une puissance nominale de 4000 W, 96 VDC, 19 N·m à 2000 tr/min. Destiné aux évaluations OEM et à l’intégration système pour entraînements de pompes électro-hydrauliques, fonctions mobiles et projets de modernisation depuis des moteurs à balais ; il peut être retenu pour des équipements industriels compacts et des entraînements auxiliaires après validation de la tension, de la charge, du cycle de service, de l'interface d'installation et des conditions environnementales du projet.

Points clés

• Puissance nominale : 4000 W
• Tension nominale : 96 VDC
• Couple nominal : 19 N·m à 2000 tr/min
• Courant nominal : 50±10% Arms

Spécifications rapides

• Taille du cadre : 180 mm
• Vitesse nominale : 2000 tr/min
• Constante de couple : 0,38±10% N·m/A
• Inertie du rotor : 90±10% kg·m² × 10⁻⁴
• Force électromotrice inverse : 23±10% V/krpm
• Degré de protection : IP54 (IP65 en option)

Spécifications électriques et mécaniques (tableau)
Paramètre — Valeur
Puissance nominale — 4000 W
Tension nominale — 96 VDC
Couple nominal — 19 N·m
Vitesse nominale — 2000 tr/min
Courant nominal — 50±10% Arms
Taille du cadre — 180 mm
Constante de couple — 0,38±10% N·m/A
Inertie du rotor — 90±10% kg·m² × 10⁻⁴
Force électromotrice inverse — 23±10% V/krpm
Inductance de ligne — Non spécifiée ; tolérance ±10%
Résistance de ligne — Non spécifiée ; tolérance ±10%
Longueur du corps (L) — 226 mm
Longueur avec frein (LB) — 319 mm
Poids — 22.7 kg (sans frein) / 34 kg (avec frein)
Élément de retour d'information (option) — Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
Résistance d'isolement — DC500V, >20 MΩ (Classe F)
Rigidité diélectrique — 800 VAC / 1 s / 5 mA
Environnement d'exploitation — Température : -20 à 40°C (−40 à 40°C en option) ; Humidité : 20% à 80% HR (sans condensation) ; altitude < 1000 m (réduction si dépassement des limites de température/altitude)
Degré de protection — IP54 (IP65 en option)
Référence — CW180BLBT-19020-L6-H

Schémas mécaniques et performances
Des dessins mécaniques et des courbes couple-vitesse sont fournis pour les configurations standard 180 mm et refroidies par ventilateur afin d'appuyer l'évaluation des performances.

Caractéristiques / Spécifications techniques

• Modèle / Référence : CW180BLBT-19020-L6-H
• Taille du cadre : 180 mm
• Puissance nominale : 4000 W
• Tension nominale : 96 VDC
• Couple nominal : 19 N·m
• Vitesse nominale : 2000 tr/min
• Courant nominal : 50±10% Arms
• Constante de couple : 0,38±10% N·m/A
• Inertie du rotor : 90±10% kg·m² × 10⁻⁴
• Force électromotrice inverse : 23±10% V/krpm
• Inductance / résistance de ligne : non spécifiées (tolérance ±10%)
• Longueur du corps (L) : 226 mm ; avec frein (LB) : 319 mm
• Poids : 22.7 kg (sans frein) / 34 kg (avec frein)
• Options de retour d'information : Hall magnétique ; Hall + codeur incrémental 2500 lignes (optionnel)
• Résistance d'isolement : DC500V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800 VAC / 1 s / 5 mA
• Environnement d'exploitation : -20 à 40°C (−40 à 40°C en option) ; humidité 20%–80% HR sans condensation ; altitude < 1000 m (réduire si dépassement)
• Degré de protection : IP54 (IP65 en option)
