Moteur brushless CW42BLD97-120L280-00
DCtriphasé24 V

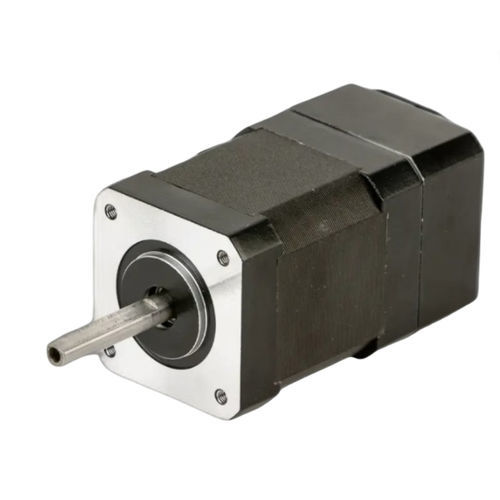

Moteur brushless - CW42BLD97-120L280-00 - NEOTON MOTOR - DC / triphasé / 24 V
Moteur brushless - CW42BLD97-120L280-00 - NEOTON MOTOR - DC / triphasé / 24 V
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
DC, triphasé, brushless
Voltage
24 V
Construction
NEMA 17
Nombre de pôles
4 pôles
Application
industriel, pour la robotique
Autres caractéristiques
de précision, à moteur brushless DC
Puissance

0,12 kW
(0,16 hp)

Intensité

6,1 A

Couple

Max: 0,28 Nm
(0,206517 ft.lb)

Min: 0,14 Nm
(0,103259 ft.lb)

Vitesse de rotation

Max: 10 800 rpm
(67 858,4013 rad.min-1)

Min: 8 000 rpm
(50 265,4825 rad.min-1)

Diamètre

42 mm
(1,65 in)

Description

Présentation du produit
Le CW42BLD97-120L280-00 est un moteur brushless DC 3 phases de 42 mm (NEMA 17) conçu pour l'automatisation industrielle, la robotique et les applications de commande de mouvement de précision. Puissance nominale de 120 W avec alimentation 24 ±10% VDC et vitesse nominale de 8000 tr/min.

Points clés
  • Puissance nominale : 120 W
  • Tension d'alimentation : 24 ±10% VDC
  • Couple nominal : 0,14 Nm à 8000 tr/min
  • Format : 42 mm (NEMA 17)
  • Conception 3 phases sans balais pour un couple lisse et contrôlable

Caractéristiques rapides
Puissance nominale : 120 W
Tension nominale : 24 ±10% VDC
Vitesse nominale : 8000 tr/min
Couple nominal : 0,14 Nm
Courant nominal : 6,1 A
Format : 42 mm (NEMA 17)

Spécifications électriques
Pôles : 4
Phases : 3
Tension nominale : 24 ±10% VDC
Puissance nominale : 120 W
Vitesse nominale : 8000 tr/min
Couple nominal : 0,14 Nm
Courant nominal : 6,1 A
Vitesse max : 10800 tr/min
Couple max : 0,28 Nm
Constante de tension : 1,5 ±5% Vrms/krpm
Résistance de ligne : 0,17 ±5% Ω (20℃)
Inductance de ligne : 0,22 ±10% mH
Résistance d'isolement : 50 MΩ @ 500 VDC
Classe d'isolement : F (155℃)
Poids : 0,8 kg
Format : 42 mm (NEMA 17)
Référence : CW42BLD97-120L280-00

Mécanique et performances
Le plan mécanique et la courbe couple-vitesse sont disponibles pour ce modèle (dessins et courbes affichés sur la fiche produit).

Caractéristiques techniques
  • Modèle / Référence : CW42BLD97-120L280-00
  • Série : 42BLD Series
  • Format : 42 mm (NEMA 17)
  • Puissance nominale : 120 W
  • Tension nominale : 24 ±10% VDC
  • Vitesse nominale : 8000 tr/min
  • Couple nominal : 0,14 Nm
  • Courant nominal : 6,1 A
  • Vitesse max : 10800 tr/min
  • Couple max : 0,28 Nm
  • Constante de tension : 1,5 ±5% Vrms/krpm
  • Résistance de ligne : 0,17 ±5% Ω (20℃)
  • Inductance de ligne : 0,22 ±10% mH
  • Résistance d'isolement : 50 MΩ @ 500 VDC
  • Classe d'isolement : F (155℃)
  • Pôles : 4
  • Phases : 3
  • Poids : 0,8 kg
