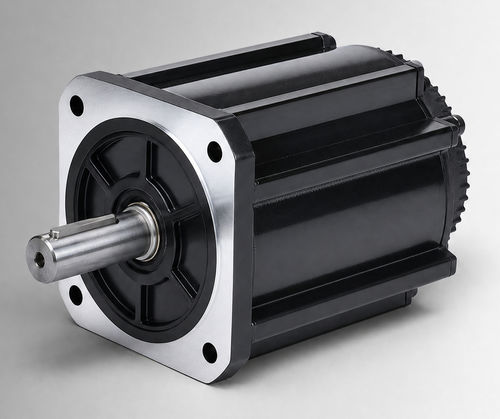

Moteur brushless CW180BLBT-15015-L5-H

DCBLDC72 V

Présentation
Le CW180BLBT-15015-L5-H est un moteur brushless DC à carcasse 180 mm, 2350 W, 72 VDC, couple nominal 15 N·m à 1500 tr/min. Conçu pour l'évaluation OEM et l'intégration système, il s'applique aux entraînements de pompes électro-hydrauliques, fonctions mobiles et remplacements de moteurs DC à balais, et peut être retenu pour des équipements industriels compacts et entraînements auxiliaires lorsque tension, charge, cycle de service, interface d'installation et conditions environnementales sont confirmés pour le projet.

Points clés

• Puissance nominale : 2350 W
• Tension nominale : 72 VDC
• Couple nominal : 15 N·m @ 1500 tr/min
• Courant nominal : 42±10% Arms

Caractéristiques rapides (résumé)

• Dimension de cadre : 180 mm
• Vitesse nominale : 1500 tr/min
• Constante de couple : 0.35±10% N·m/A
• Inertie du rotor : 60±10% kg·m² × 10⁻⁴
• Force contre-électromotrice : 21.4±10% V/krpm

Spécifications électriques et mécaniques
Puissance nominale : 2350 W
Tension nominale : 72 VDC
Couple nominal : 15 N·m
Vitesse nominale : 1500 tr/min
Courant nominal : 42±10% Arms
Dimension de cadre : 180 mm
Constante de couple : 0.35±10% N·m/A
Inertie du rotor : 60±10% kg·m² × 10⁻⁴
Force contre-électromotrice : 21.4±10% V/krpm
Inductance de ligne : Non spécifiée; tolérance ±10%
Résistance de ligne : Non spécifiée; tolérance ±10%
Longueur corps (L) : 170 mm
Longueur corps avec frein (LB) : 264 mm
Poids : 14.5/32 kg
Élément de retour (option) : Hall magnétique / Hall + encodeur incrémental 2500 lignes (optionnel)
Résistance d'isolement : DC500V, >20 MΩ (Classe F)
Rigidité diélectrique : 800VAC/1s/5mA
Environnement d'utilisation : Température : -20 à 40°C (-40 à 40°C en option); Humidité : 20% à 80% HR (sans condensation); altitude < 1000 m (déclassement au-delà des plages indiquées)
Indice de protection : IP54 (IP65 en option)
Numéro de pièce : CW180BLBT-15015-L5-H

Illustrations mécaniques et performances
Plans mécaniques et courbes couple-vitesse sont fournis pour la structure standard 180 mm et la structure 180 mm refroidie par ventilateur pour faciliter les décisions d'installation et d'intégration système.

Spécifications techniques

• Modèle / Référence : CW180BLBT-15015-L5-H
• Dimension de cadre : 180 mm
• Puissance nominale : 2350 W
• Tension nominale : 72 VDC
• Couple nominal : 15 N·m @ 1500 tr/min
• Vitesse nominale : 1500 tr/min
• Courant nominal : 42±10% Arms
• Constante de couple : 0.35±10% N·m/A
• Inertie du rotor : 60±10% kg·m² × 10⁻⁴
• Force contre-électromotrice : 21.4±10% V/krpm
• Longueur corps : 170 mm (264 mm avec frein)
• Poids : 14.5/32 kg
• Protection : IP54 (IP65 en option)
• Options de retour : Hall magnétique; Hall + encodeur incrémental 2500 lignes (optionnel)
