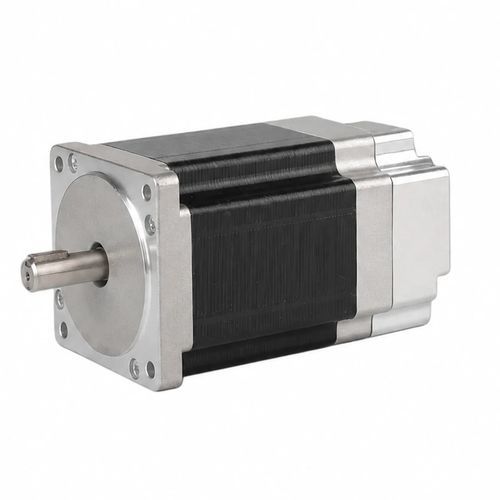

Moteur brushless CW60BLBC97-250L440-00

DCtriphaséBLDC

Présentation du produit
Le CW60BLBC97-250L440-00 est un moteur brushless à courant continu 3 phases de 60 mm (NEMA 24) délivrant 250 W, conçu pour l'automatisation industrielle, la robotique et les systèmes de commande de mouvement de précision. Vitesse nominale typique : 4000 tr/min, châssis compact de 60 mm et option de frein intégré.

Points forts

• Puissance nominale : 250 W
• Tension nominale : 48 ±10% VDC
• Couple nominal : 0,6 N·m à 4000 tr/min
• Dimension : 60 mm (NEMA 24)
• Conception brushless 3 phases pour un fonctionnement fluide et peu d'entretien

Caractéristiques rapides

• Puissance nominale : 250 W
• Tension nominale : 48 ±10% VDC
• Vitesse nominale : 4000 tr/min
• Couple nominal : 0,6 N·m
• Courant nominal : 7 A
• Dimension : 60 mm (NEMA 24)
• Référence : CW60BLBC97-250L440-00

Spécifications électriques
Pôles : 8
Phases : 3
Tension nominale : 48 ±10% VDC
Puissance nominale : 250 W
Vitesse nominale : 4000 tr/min
Couple nominal : 0,6 N·m
Courant nominal : 7 A
Vitesse max : 4500 tr/min
Couple max : 1,2 N·m
Constante de tension : 7,2 ±5% V/kRPM
Résistance de ligne : 0,3 ±5% Ω (20°C)
Inductance de ligne : 0,4 ±10% mH
Résistance d'isolement : 100 MΩ (500 VDC)
Classe d'isolement : B (130°C)
Poids : 2,3 kg
Tension frein : 24 ±10% VDC
Couple frein : 1,5 N·m
Dimension : 60 mm (NEMA 24)
Référence : CW60BLBC97-250L440-00

Plans et courbes
Plan mécanique et courbe couple-vitesse disponibles pour la série de moteurs BLDC 60 mm afin d'aider au montage, à l'intégration et au choix des performances.

Applications

• Automatisation industrielle et convoyeurs
• Robotique et robots collaboratifs
• Systèmes de positionnement de précision
• Petites machines-outils et bancs d'essai
