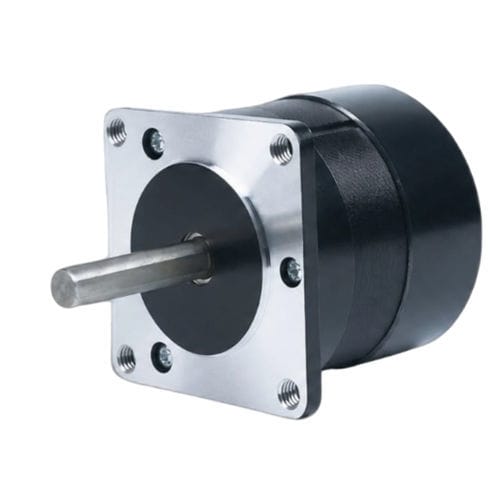

Moteur triphasé CW57BLMA54-100L2100-03

BLDCbrushless3-phases

Présentation produit
Le CW57BLMA54-100L2100-03 est un moteur CC sans balais 3 phases de 57 mm (NEMA 23) délivrant 100 W sous 24 ±10% VDC avec une vitesse nominale de 10000 tr/min. Conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision nécessitant une faible encombrement et des vitesses élevées.

Points clés

• Puissance nominale : 100 W
• Tension nominale : 24 ±10% VDC
• Couple nominal : 0,096 N·m à 10000 tr/min
• Dimensions cadre : 57 mm (NEMA 23)
• Conception brushless 3 phases ; vitesse max 15000 tr/min

Caractéristiques rapides
Puissance nominale : 100 W
Tension nominale : 24 ±10% VDC
Vitesse nominale : 10000 tr/min
Couple nominal : 0,096 N·m
Courant nominal : 10 A
Dimensions cadre : 57 mm (NEMA 23)

Caractéristiques électriques

• Paires de pôles : 4
• Phases : 3
• Vitesse max : 15000 tr/min
• Couple max : 0,19 N·m
• Constante de tension : 1,5 ±5% Vrms/KRPM
• Résistance de ligne : 0,3 ±5% Ω (20°C)
• Inductance de ligne : 0,23 ±10% mH
• Résistance d'isolement : 100 MΩ @ 500 VDC
• Classe d'isolement : B (130°C)

Mécanique et performances
Le plan mécanique et la courbe couple-vitesse sont fournis pour le montage, les références dimensionnelles et l'évaluation des performances. Poids : 0,9 kg. Référence : CW57BLMA54-100L2100-03.

Caractéristiques techniques

• Modèle / Référence : CW57BLMA54-100L2100-03
• Dimensions cadre : 57 mm (NEMA 23)
• Puissance nominale : 100 W
• Tension nominale : 24 ±10% VDC
• Vitesse nominale : 10000 tr/min
• Couple nominal : 0,096 N·m
• Courant nominal : 10 A
• Vitesse max : 15000 tr/min
• Couple max : 0,19 N·m
• Paires de pôles : 4
• Phases : 3
• Poids : 0,9 kg
• Constante de tension : 1,5 ±5% Vrms/KRPM
• Résistance de ligne : 0,3 ±5% Ω (20°C)
• Inductance de ligne : 0,23 ±10% mH
• Résistance d'isolement : 100 MΩ @ 500 VDC
• Classe d'isolement : B (130°C)
