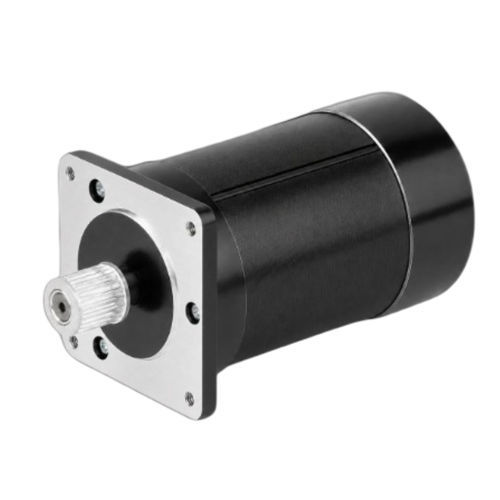

Moteur 3-phases CW57BLMA94-135L230-01

BLDC24 VNEMA 23

Présentation du produit
Le CW57BLMA94-135L230-01 est un moteur brushless triphasé de 57 mm (NEMA 23) destiné à l'automatisation industrielle, la robotique et les applications de commande de mouvement de précision. Puissance nominale 135 W avec alimentation 24 ±10% VDC et vitesse nominale 3000 tr/min.

POINTS CLÉS

• Puissance nominale 135 W
• Tension d'alimentation 24 ±10% VDC
• Couple nominal 0,43 N·m à 3000 tr/min
• Dimension de cadre 57 mm (NEMA 23)
• Conception brushless triphasée pour un fonctionnement régulier

Résumé des valeurs
Puissance nominale : 135 W
Tension nominale : 24 ±10% VDC
Vitesse nominale : 3000 tr/min
Couple nominal : 0,43 N·m
Courant nominal : 7,5 A
Dimension de cadre : 57 mm (NEMA 23)

Spécifications électriques
Pôles — 4
Phases — 3
Tension nominale — 24 ±10% VDC
Puissance nominale — 135 W
Vitesse nominale — 3000 tr/min
Couple nominal — 0,43 N·m
Courant nominal — 7,5 A
Vitesse max — 3500 tr/min
Couple max — 0,86 N·m
Constante de tension — 4,1 ±5% V/kRPM
Résistance de ligne — 0,2 ±5% Ω (20°C)
Inductance de ligne — 0,67 ±10% mH
Résistance d'isolement — 100 MΩ (500 VDC)
Classe d'isolement — B 130°C
Masse — 1 kg
Dimension de cadre — 57 mm (NEMA 23)
Référence — CW57BLMA94-135L230-01

Données produit supplémentaires
Le dessin mécanique et la courbe couple-vitesse sont fournis pour le CW57BLMA94-135L230-01 afin d'aider à l'intégration système et à l'évaluation des performances.

Caractéristiques / Spécifications techniques

• Modèle / Référence : CW57BLMA94-135L230-01
• Taille de cadre : 57 mm (NEMA 23)
• Pôles : 4
• Phases : 3
• Puissance nominale : 135 W
• Tension nominale : 24 ±10% VDC
• Vitesse nominale : 3000 tr/min
• Couple nominal : 0,43 N·m
• Courant nominal : 7,5 A
• Vitesse max : 3500 tr/min
• Couple max : 0,86 N·m
• Constante de tension : 4,1 ±5% V/kRPM
• Résistance de ligne : 0,2 ±5% Ω (20°C)
• Inductance de ligne : 0,67 ±10% mH
• Résistance d'isolement : 100 MΩ (500 VDC)
• Classe d'isolement : B 130°C
• Poids : 1 kg
• Conception : moteur brushless CC triphasé pour un fonctionnement régulier
