Moteur brushless CW57BLMA94-135L230-00
DC3-phases24 V

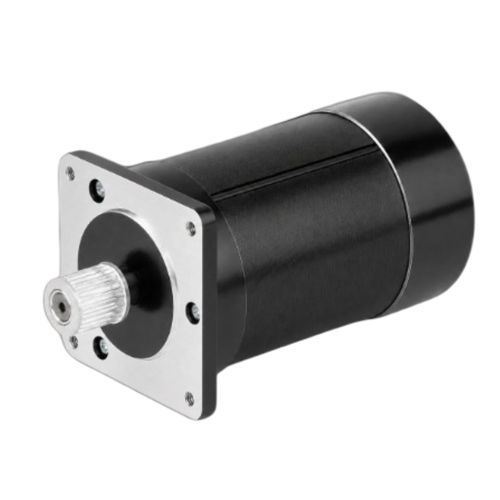

Moteur brushless - CW57BLMA94-135L230-00 - NEOTON MOTOR - DC / 3-phases / 24 V
Moteur brushless - CW57BLMA94-135L230-00 - NEOTON MOTOR - DC / 3-phases / 24 V
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
DC, 3-phases, brushless
Voltage
24 V
Construction
NEMA 23
Application
pour applications industrielles, pour la robotique, pour système d'entraînement
Puissance

0,14 kW
(0,19 hp)

Intensité

7,5 A

Couple

Max: 0,86 Nm
(0,634303 ft.lb)

Min: 0,43 Nm
(0,317152 ft.lb)

Vitesse de rotation

Max: 3 500 rpm
(21 991,1486 rad.min-1)

Min: 3 000 rpm
(18 849,5559 rad.min-1)

Diamètre

57 mm
(2,24 in)

Description

Aperçu du produit
Le CW57BLMA94-135L230-00 est un moteur brushless à courant continu 3 phases de 57 mm (NEMA 23) avec une puissance nominale de 135 W. Conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision, il fonctionne sur une alimentation 24 ±10% VDC et est optimisé pour 3000 RPM en service continu. Le moteur présente une architecture 4 pôles et un encombrement compact de 57 mm pour une intégration aisée.

Points clés
  • Puissance nominale : 135 W
  • Tension d'alimentation : 24 ±10% VDC
  • Couple nominal : 0,43 Nm à 3000 RPM
  • Format : 57 mm (NEMA 23)
  • Conception brushless 3 phases

Spécifications rapides
  • Puissance nominale : 135 W
  • Tension nominale : 24 ±10% VDC
  • Vitesse nominale : 3000 RPM
  • Couple nominal : 0,43 Nm
  • Courant nominal : 7,5 A
  • Format : 57 mm (NEMA 23)

Caractéristiques électriques
Pôles : 4
Phases : 3
Tension nominale : 24 ±10% VDC
Puissance nominale : 135 W
Vitesse nominale : 3000 RPM
Couple nominal : 0,43 Nm
Courant nominal : 7,5 A
Vitesse maxi : 3500 RPM
Couple maxi : 0,86 Nm
Constante de tension : 4,1 ±5% V/kRPM
Résistance de ligne : 0,236 ±5% Ω (20°C)
Inductance de ligne : 0,67 ±10% mH
Résistance d'isolation : 100 MΩ @ 500 VDC
Classe d'isolement : B (130°C)
Poids : 1 kg
Format : 57 mm (NEMA 23)
Référence : CW57BLMA94-135L230-00

Mécanique & performances
Dessin mécanique et courbe couple-vitesse fournis pour la série 57 mm BLDC afin d'aider au montage, aux contrôles dimensionnels et à l'évaluation des performances.

Détails techniques
  • Modèle / Référence : CW57BLMA94-135L230-00
  • Série : 57BLMA Series
  • Format : 57 mm (NEMA 23)
  • Puissance nominale : 135 W
  • Tension nominale : 24 ±10% VDC
  • Vitesse nominale : 3000 RPM
  • Couple nominal : 0,43 Nm
  • Courant nominal : 7,5 A
  • Vitesse maxi : 3500 RPM
  • Couple maxi : 0,86 Nm
  • Constante de tension : 4,1 ±5% V/kRPM
  • Résistance de ligne : 0,236 ±5% Ω (20°C)
  • Inductance de ligne : 0,67 ±10% mH
  • Résistance d'isolation : 100 MΩ @ 500 VDC
  • Classe d'isolement : B (130°C)
  • Pôles : 4
  • Phases : 3
  • Poids : 1 kg
