Moteur brushless CW110BLBT-06020-L3-H
DCBLDC48 V

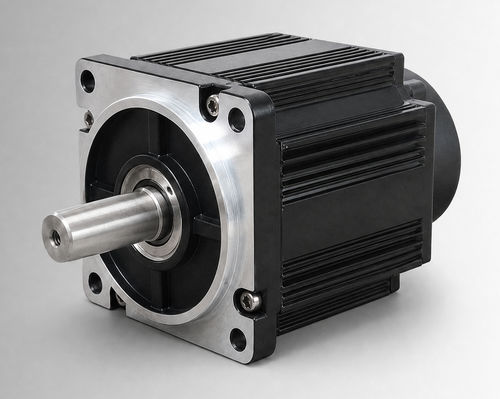

Moteur brushless - CW110BLBT-06020-L3-H - NEOTON MOTOR - DC / BLDC / 48 V
Moteur brushless - CW110BLBT-06020-L3-H - NEOTON MOTOR - DC / BLDC / 48 V
Moteur brushless - CW110BLBT-06020-L3-H - NEOTON MOTOR - DC / BLDC / 48 V - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
DC, brushless, BLDC
Voltage
48 V
Construction
avec frein, compact
Indice de protection
IP54, IP65
Application
pour applications hydrauliques, pour motopropulseurs électriques, retrofit
Autres caractéristiques
haute puissance, avec encodeur intégré
Puissance

1,25 kW
(1,7 hp)

Intensité

Min: 28,8 A

Max: 35,2 A

Couple

6 Nm
(4,425373 ft.lb)

Vitesse de rotation

2 000 rpm
(12 566,3706 rad.min-1)

Diamètre

110 mm
(4,33 in)

Température de fonctionnement

Min: -20 °C
(-4 °F)

Max: 40 °C
(104 °F)

Description

Présentation du produit
Le CW110BLBT-06020-L3-H est un moteur brushless DC (BLDC) cadre 110 mm, puissance nominale 1250 W, 48 VCC, couple 6 N·m à 2000 tr/min. Conçu pour l'évaluation OEM et l'intégration système dans les entraînements de pompes électro-hydrauliques, les fonctions mobiles et les projets de remplacement de moteurs à balais. Peut être étudié pour des équipements industriels compacts et des entraînements auxiliaires une fois la tension, la charge, le cycle d'utilisation, l'interface d'installation et les conditions environnementales confirmés pour le projet.

Points clés
  • Puissance nominale : 1250 W
  • Tension nominale : 48 VCC
  • Couple nominal : 6 N·m à 2000 tr/min
  • Courant nominal : 32±10% Arms

Caractéristiques électriques et mécaniques
Puissance nominale : 1250 W
Tension nominale : 48 VCC
Couple nominal : 6 N·m
Vitesse nominale : 2000 tr/min
Courant nominal : 32±10% Arms
Taille de cadre : 110 mm
Constante de couple : 0.19±10% N·m/A
Inertie du rotor : 10.9±10% kg·m² × 10⁻⁴
Force contre-EMF : 11.2±10% V/krpm
Inductance de ligne : 0.162±10% mH
Résistance de ligne : 0.072±10% Ω
Longueur corps (L) : 156 mm
Longueur corps avec frein (LB) : 193 mm
Poids : 6.36/8.47 kg
Élément de retour d'information (option) : Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
Résistance d'isolement : DC500V, >20 MΩ (classe F)
Résistance diélectrique : 800VAC/1s/5mA
Environnement d'utilisation : Température : -20 à 40°C (optionnel -40 à 40°C) ; Humidité : 20% à 80% HR sans condensation ; altitude inférieure à 1000 m (dérating si dépassement des plages de température ou d'altitude)
Indice de protection : IP54 (IP65 en option)
Référence : CW110BLBT-06020-L3-H

Dessin mécanique
Dessin mécanique — structure standard 110 mm (illustration disponible sur la fiche produit).

Caractéristiques couple-vitesse
Courbe couple-vitesse disponible sur la fiche produit.

Spécifications techniques
  • Puissance nominale : 1250 W
  • Tension nominale : 48 VCC
  • Couple nominal : 6 N·m
  • Vitesse nominale : 2000 tr/min
  • Courant nominal : 32±10% Arms
  • Taille de cadre : 110 mm
  • Constante de couple : 0.19±10% N·m/A
  • Inertie du rotor : 10.9±10% kg·m² × 10⁻⁴
  • Force contre-EMF : 11.2±10% V/krpm
  • Inductance de ligne : 0.162±10% mH
  • Résistance de ligne : 0.072±10% Ω
  • Longueur corps (L) : 156 mm
  • Longueur corps avec frein (LB) : 193 mm
  • Poids : 6.36/8.47 kg
  • Options de retour : Hall magnétique ; Hall + codeur incrémental 2500 lignes (optionnel)
  • Résistance d'isolement : DC500V, >20 MΩ (classe F)
  • Résistance diélectrique : 800VAC/1s/5mA
  • Environnement d'utilisation : -20 à 40°C (option -40 à 40°C) ; 20% à 80% HR sans condensation ; altitude inférieure à 1000 m
  • Indice de protection : IP54 (IP65 en option)
  • Référence / Modèle : CW110BLBT-06020-L3-H
