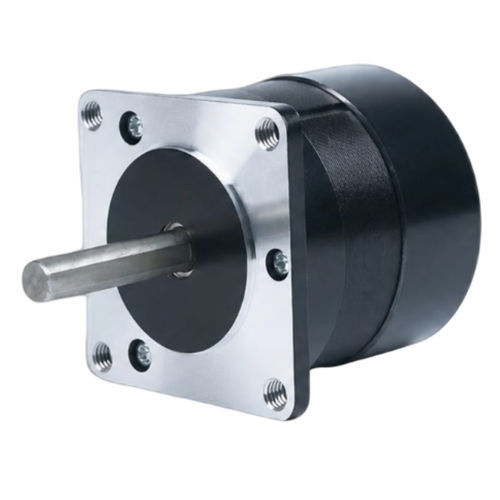

Moteur brushless CW57BLMA54-105L250-00

DC3-phases24 V

Aperçu du produit
Le CW57BLMA54-105L250-00 est un moteur brushless DC 3 phases de 57 mm (NEMA 23), conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision. Il est nominalement de 105 W sous 24 ±10% VDC et fournit un couple nominal de 0,2 Nm à 5000 tr/min, avec une vitesse maximale de 6600 tr/min.

Points clés

• Puissance nominale 105 W
• Tension d'alimentation 24 ±10% VDC
• Couple nominal 0,2 Nm à 5000 tr/min
• Format 57 mm (NEMA 23)
• Conception brushless 3 phases pour un mouvement contrôlable

Caractéristiques électriques

• Pôles — 4
• Phases — 3
• Tension nominale — 24 ±10% VDC
• Puissance nominale — 105 W
• Vitesse nominale — 5000 tr/min
• Couple nominal — 0,2 Nm
• Courant nominal — 6 A
• Vitesse max — 6600 tr/min
• Couple max — 0,4 Nm
• Constante de tension — 2,7 ±5% V/kRPM
• Résistance de ligne — 0,29 ±5% Ω (20°C)
• Inductance de ligne — 0,75 ±10% mH
• Résistance d'isolement — 50 MΩ (500 VDC)
• Classe d'isolement — B (130°C)
• Niveau sonore — <50 dB
• Masse — 0,5 kg

Mécanique et performances
Le dossier comprend le plan mécanique et la courbe couple-vitesse pour le modèle CW57BLMA54-105L250-00 afin de faciliter le montage, l'intégration thermique et l'évaluation des performances.

Caractéristiques techniques

• Référence : CW57BLMA54-105L250-00
• Format : 57 mm (NEMA 23)
• Type de moteur : brushless DC 3 phases
• Puissance nominale : 105 W
• Tension nominale : 24 ±10% VDC
• Vitesse nominale : 5000 tr/min
• Couple nominal : 0,2 Nm
• Courant nominal : 6 A
• Vitesse maxi : 6600 tr/min
• Couple maxi : 0,4 Nm
• Constante de tension : 2,7 ±5% V/kRPM
• Résistance de ligne : 0,29 ±5% Ω (20°C)
• Inductance de ligne : 0,75 ±10% mH
• Résistance d'isolement : 50 MΩ (500 VDC)
• Classe d'isolement : B (130°C)
• Niveau sonore : <50 dB
• Masse : 0,5 kg
