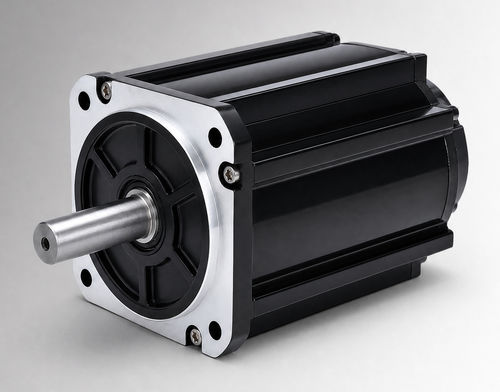

Moteur brushless CW130BLBT-15025-L3-H

BLDC48 Vavec frein

Présentation du produit
Le CW130BLBT-15025-L3-H est un moteur brushless DC (BLDC) à châssis 130 mm, 3800 W, 48 VDC, 15 N·m à 2500 tr/min. Conçu pour les évaluations OEM et l'intégration système, il convient pour les entraînements de pompes électro-hydrauliques, les actionneurs d'équipements mobiles et les remplacements de moteurs à balais, ainsi que pour des équipements industriels compacts et des entraînements auxiliaires sous réserve de vérification de la tension, de la charge, du cycle de service et des conditions d'installation.

Points clés

• Puissance nominale : 3800 W
• Tension nominale : 48 VDC
• Couple nominal : 15 N·m à 2500 tr/min
• Courant nominal : 94±10% Arms
• Format : 130 mm ; longueur corps 166 mm (221 mm avec frein)
• Protection : IP54 standard (IP65 en option)

Spécifications électriques et mécaniques
Puissance nominale : 3800 W
Tension nominale : 48 VDC
Couple nominal : 15 N·m
Vitesse nominale : 2500 tr/min
Courant nominal : 94±10% Arms
Format : 130 mm
Constante de couple : 0,16±10% N·m/A
Inertie du rotor : 17±10% ×10⁻⁴ kg·m²
Force contre-électromotrice (Back EMF) : 9,6±10% V/krpm
Inductance / résistance de ligne : non spécifiées ; tolérance ±10%
Longueur corps (L) : 166 mm
Longueur corps avec frein (LB) : 221 mm
Masse : 11 / 12,8 kg (selon variante)
Options de retour d'information : Hall magnétique ; Hall + codeur incrémental 2500 lignes (optionnel)
Résistance d'isolement : DC 500 V, >20 MΩ (classe F)
Rigidité diélectrique : 800 VAC / 1 s / 5 mA
Environnement d'utilisation : -20 à 40°C (option -40 à 40°C) ; 20–80 % HR sans condensation ; altitude < 1000 m (dérating au-delà)
Classe de protection : IP54 (IP65 en option)
Référence : CW130BLBT-15025-L3-H

Plans mécaniques & visuels associés

• Plan mécanique — structure standard 130 mm
• Plan mécanique — structure 130 mm ventilée
• Courbe couple-vitesse (image)

Caractéristiques techniques

• Modèle / Référence : CW130BLBT-15025-L3-H
• Diamètre du cadre : 130 mm
• Puissance nominale : 3800 W
• Tension nominale : 48 VDC
• Couple nominal : 15 N·m à 2500 tr/min
• Vitesse nominale : 2500 tr/min
• Courant nominal : 94±10% Arms
• Constante de couple : 0,16±10% N·m/A
• Inertie rotor : 17±10% ×10⁻⁴ kg·m²
• Back EMF : 9,6±10% V/krpm
• Longueur du corps : 166 mm (221 mm avec frein)
• Poids : 11 / 12,8 kg
• Classe de protection : IP54 (IP65 en option)
• Options de retours : Hall magnétique ; Hall + codeur incrémental 2500 lignes (optionnel)
• Isolement & diélectrique : DC 500 V >20 MΩ (classe F) ; 800 VAC / 1 s / 5 mA
• Environnement d'exploitation : -20 à 40°C (option -40 à 40°C) ; 20–80 % HR sans condensation ; altitude < 1000 m
