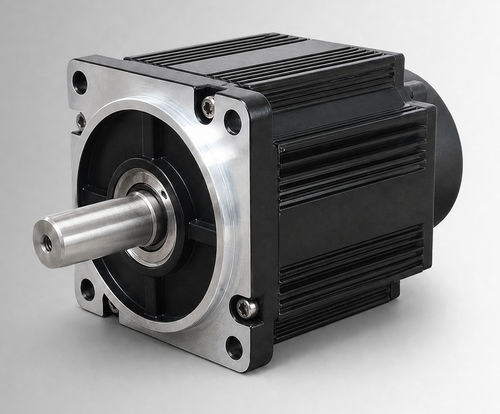

Moteur brushless CW110BLBT-04030-L3-H

DCBLDC48 V

Aperçu du produit
CW110BLBT-04030-L3-H est un moteur brushless CC (BLDC) en châssis 110 mm, nominal 1250 W, 48 VDC, 4 N·m à 3000 tr/min. Conçu pour évaluation OEM et intégration système dans des entraînements de pompes électro-hydrauliques, fonctions mobiles et pour la mise à niveau/remplacement de moteurs à balais. Convient également aux équipements industriels compacts et entraînements auxiliaires si les conditions électriques, mécaniques et environnementales du projet sont vérifiées.

POINTS CLÉS

• Puissance nominale : 1250 W
• Tension nominale : 48 VDC
• Couple nominal : 4 N·m à 3000 tr/min
• Courant nominal : 30±10% Arms
• Dimension de châssis : 110 mm
• Options : frein, protection IP65, encodeur incrémental

Spécifications récapitulatives
Puissance nominale : 1250 W
Tension nominale : 48 VDC
Couple nominal : 4 N·m
Vitesse nominale : 3000 tr/min
Courant nominal : 30±10% Arms
Châssis : 110 mm
Référence : CW110BLBT-04030-L3-H

Spécifications électriques et mécaniques
Puissance nominale : 1250 W
Tension nominale : 48 VDC
Couple nominal : 4 N·m
Vitesse nominale : 3000 tr/min
Courant nominal : 30±10% Arms
Constante de couple : 0.12±10% N·m/A
Inertie du rotor : 7.7±10% ×10⁻⁴ kg·m²
Force électromotrice (Back EMF) : 8.16±10% V/krpm
Inductance de ligne : 0.13±10% mH
Résistance de ligne : 0.044±10% Ω
Longueur corps (L) : 126 mm
Longueur avec frein (LB) : 171 mm
Poids : 4.14 kg (sans frein) / 6.25 kg (avec frein)
Options de retour : Hall magnétique; Hall + encodeur incrémental 2500 lignes (optionnel)
Résistance d'isolement : DC 500 V, >20 MΩ (classe F)
Tenue diélectrique : 800 VAC / 1 s / 5 mA
Environnement d'utilisation : Température -20 à 40°C (option -40 à 40°C); Humidité 20%–80% HR non condensante; altitude <1000 m (dérate au-delà)
Classe de protection : IP54 (IP65 en option)

Plan mécanique
Plan mécanique fourni pour la structure standard 110 mm afin d'aider l'installation et la vérification des interfaces.

Courbe couple-vitesse
La courbe couple-vitesse est fournie pour l'évaluation des performances et l'adaptation système du CW110BLBT-04030-L3-H.

Caractéristiques techniques

• Taille de châssis : 110 mm
• Puissance nominale : 1250 W
• Tension nominale : 48 VDC
• Couple nominal : 4 N·m à 3000 tr/min
• Courant nominal : 30±10% Arms
• Vitesse nominale : 3000 tr/min
• Constante de couple : 0.12±10% N·m/A
• Inertie rotor : 7.7±10% ×10⁻⁴ kg·m²
• Back EMF : 8.16±10% V/krpm
• Inductance de ligne : 0.13±10% mH
• Résistance de ligne : 0.044±10% Ω
• Longueur corps : 126 mm (171 mm avec frein)
• Poids : 4.14 kg / 6.25 kg (avec frein)
• Retour : Hall magnétique; Hall + encodeur incrémental 2500 lignes (optionnel)
• Isolation : DC 500 V, >20 MΩ (classe F)
• Tenue diélectrique : 800 VAC / 1 s / 5 mA
• Protection : IP54 (IP65 optionnel)
• Environnement : -20 à 40°C (option -40 à 40°C); 20%–80% HR non condensante; altitude <1000 m
