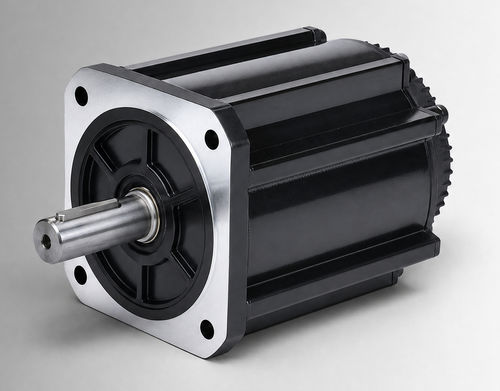

Moteur brushless CW180BLBT-28020-L3-H

DCBLDC48 V

Présentation du produit
CW180BLBT-28020-L3-H est un moteur brushless DC (BLDC) à bâti 180 mm, 5800 W sous 48VDC, délivrant 28 N·m à 2000 tr/min. Conçu pour l'évaluation OEM et l'intégration système, il s'adresse aux entraînements pompes électro-hydrauliques, fonctions mobiles et modernisations depuis des moteurs à balais. Il convient aussi pour des équipements industriels compacts et des entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface de montage et l'environnement sont confirmés.

Points clés

• Puissance nominale : 5800 W
• Tension nominale : 48VDC
• Couple nominal : 28 N·m @ 2000 tr/min
• Courant nominal : 137±10% Arms
• Diamètre de bâti : 180 mm
• Longueur corps : 226 mm (LB avec frein : 319 mm)

Spécifications électriques et mécaniques
Puissance nominale — 5800 W
Tension nominale — 48VDC
Couple nominal — 28 N·m
Vitesse nominale — 2000 tr/min
Courant nominal — 137±10% Arms
Diamètre de bâti — 180 mm
Constante de couple — 0,20±10% N·m/A
Inertie du rotor — 122±10% kg·m² × 10⁻⁴
Force électromotrice inverse — 12,2±10% V/krpm
Inductance de ligne — 0,049±10% mH
Résistance de ligne — 0,005±10% Ω
Longueur corps (L) — 226 mm
Longueur corps avec frein (LB) — 319 mm
Poids — 22,7 kg (standard) / 34 kg (avec frein)
Retour d'information (option) — Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
Résistance d'isolement — DC500V, >20 MΩ (Classe F)
Rigidité diélectrique — 800VAC/1s/5mA
Environnement d'utilisation — Température : -20 à 40°C (option -40 à 40°C) ; Humidité : 20% à 80% HR (sans condensation) ; altitude < 1000 m (dérating au-delà des limites spécifiées)
Indice de protection — IP54 (IP65 en option)
Référence — CW180BLBT-28020-L3-H

Plans mécaniques et courbes

• Dessin mécanique — Structure standard 180 mm (image disponible)
• Dessin mécanique — Structure 180 mm refroidie par ventilateur (image disponible)
• Courbe couple-vitesse — graphique disponible

Applications & intégration

• Intégré en OEM pour entraînements pompes électro-hydrauliques et équipements mobiles
• Adaptable en remplacement de moteurs à balais après vérification de compatibilité
• Valider la dissipation thermique, l'interface de fixation et le cycle de fonctionnement lors de la conception

Commande & options

• Livraison standard : CW180BLBT-28020-L3-H
• Options : protection IP65, spécification basse température -40°C, option codeur (Hall + 2500 lignes)
• Contactez les ventes pour personnalisation, adaptateurs de montage et support d'intégration
