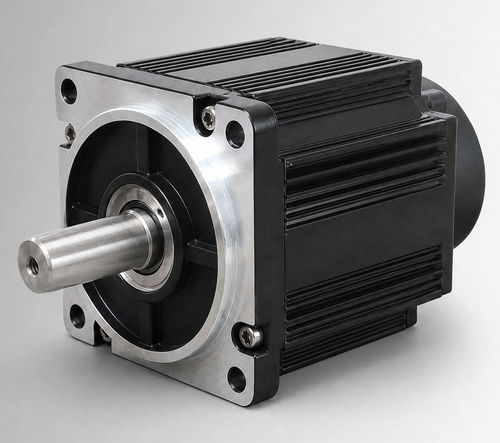

Moteur brushless CW110BLBT-04030-L5-H

DCBLDC72 V

Aperçu du produit
CW110BLBT-04030-L5-H est un moteur brushless DC (BLDC) à cadre 110 mm, spécifié 1250 W, 72VDC, 4 N·m à 3000 rpm. Conçu pour évaluation OEM et intégration système dans les entraînements de pompes électro-hydrauliques, fonctions mobiles de travail et pour la modernisation de moteurs DC à balais. Convient aux équipements industriels compacts et entraînements auxiliaires lorsque tension, charge, cycle de service, interface d'installation et conditions environnementales sont confirmés pour le projet.

Points clés

• Puissance nominale : 1250 W
• Tension nominale : 72VDC
• Couple nominal : 4 N·m à 3000 rpm
• Courant nominal : 21±10% Arms

Spécifications rapides

• Puissance nominale : 1250 W
• Tension nominale : 72VDC
• Couple nominal : 4 N·m
• Vitesse nominale : 3000 rpm
• Courant nominal : 21±10% Arms
• Taille de cadre : 110 mm

Spécifications électriques et mécaniques
Puissance nominale : 1250 W
Tension nominale : 72VDC
Couple nominal : 4 N·m
Vitesse nominale : 3000 rpm
Courant nominal : 21±10% Arms
Taille de cadre : 110 mm
Constante de couple : 0.19±10% N·m/A
Inertie du rotor : 7.7±10% kg·m² × 10⁻⁴
Force contre‑électromotrice : 11.7±10% V/krpm
Inductance de ligne : 0.16±10% mH
Résistance de ligne : 0.024±10% Ω
Longueur corps (L) : 126 mm
Longueur corps avec frein (LB) : 171 mm
Poids : 4.14 kg (standard) / 6.25 kg (avec frein)
Élément de retour d'information (option) : Hall magnétique / Hall + codeur incrémental 2500 lignes
Résistance d'isolement : DC 500 V, >20 MΩ (Classe F)
Tenue diélectrique : 800 VAC / 1 s / 5 mA
Environnement d'utilisation : Temp. -20 à 40°C (option -40 à 40°C) ; Humidité 20% à 80% HR (sans condensation) ; altitude <1000 m (réduction au‑delà)
Indice de protection : IP54 (IP65 optionnel)
Référence : CW110BLBT-04030-L5-H

Plan mécanique et courbe couple‑vitesse
Les plans mécaniques et les courbes couple‑vitesse sont fournis à titre de référence dimensionnelle et de performance.

Caractéristiques techniques

• Modèle / Référence : CW110BLBT-04030-L5-H
• Taille de cadre : 110 mm
• Puissance nominale : 1250 W
• Tension nominale : 72VDC
• Couple nominal : 4 N·m
• Vitesse nominale : 3000 rpm
• Courant nominal : 21±10% Arms
• Constante de couple : 0.19±10% N·m/A
• Inertie du rotor : 7.7±10% kg·m² × 10⁻⁴
• Force contre‑électromotrice : 11.7±10% V/krpm
• Inductance de ligne : 0.16±10% mH
• Résistance de ligne : 0.024±10% Ω
• Longueur corps : 126 mm (171 mm avec frein)
• Poids : 4.14 kg / 6.25 kg
• Protection : IP54 (IP65 optionnel)
• Temp. de fonctionnement : -20 à 40°C (option -40 à 40°C)
• Options de retour : Hall magnétique ; Hall + codeur incrémental 2500 lignes (optionnel)
