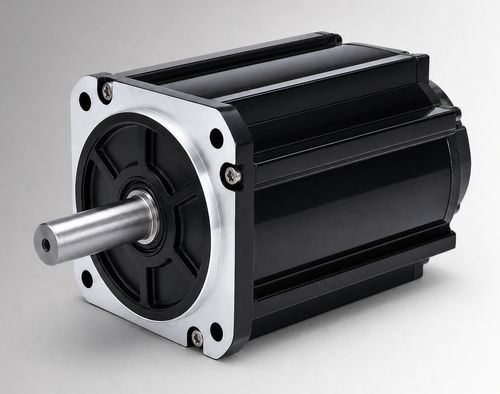

Moteur brushless CW130BLBT-15020-L6-H

DCBLDC96 V

Présentation
Le modèle CW130BLBT-15020-L6-H est un moteur sans balais à courant continu (BLDC) en cadre 130 mm, spécifié 3150 W, 96 VDC, 15 N·m à 2000 tr/min. Il est destiné aux évaluations OEM et à l’intégration système pour entraînements de pompes électro-hydrauliques, fonctions mobiles, modernisation de moteurs à balais et équipements industriels compacts, sous réserve de vérification de la tension, de la charge, du cycle de service, de l’interface d’installation et des conditions environnementales.

Points clés

• Puissance nominale 3150 W
• Tension nominale 96 VDC
• Couple nominal 15 N·m à 2000 tr/min
• Courant nominal 48±10% Arms
• Diamètre de cadre : 130 mm

Données rapides

• Référence : CW130BLBT-15020-L6-H
• Diamètre de cadre : 130 mm
• Vitesse nominale : 2000 tr/min
• Courant nominal : 48±10% Arms
• Longueur corps (L) : 166 mm ; avec frein (LB) : 221 mm
• Poids : 11 kg / 12,8 kg (variantes)

Caractéristiques électriques et mécaniques

• Puissance nominale : 3150 W
• Tension nominale : 96 VDC
• Couple nominal : 15 N·m
• Vitesse nominale : 2000 tr/min
• Courant nominal : 48±10% Arms
• Constante de couple : 0,31±10% N·m/A
• Inertie du rotor : 17±10% kg·m² × 10⁻⁴
• Force électromotrice inverse (Back EMF) : 18,9±10% V/krpm
• Inductance / résistance de ligne : non spécifiées ; tolérance ±10%
• Résistance d’isolation : DC 500 V, >20 MΩ (classe F)
• Rigidité diélectrique : 800 VAC / 1 s / 5 mA
• Options de retour : Hall magnétique ; Hall + codeur incrémental 2500 lignes (optionnel)
• Indice de protection : IP54 (IP65 en option)
• Environnement d’utilisation : -20 à 40 °C (option -40 à 40 °C) ; humidité 20–80% HR sans condensation ; altitude <1000 m (puissance réduite au-delà des limites)

Plans et courbes disponibles

• Dessin mécanique — structure standard 130 mm
• Dessin mécanique — structure 130 mm avec ventilation
• Courbe couple-vitesse

Applications et remarques

• Évaluation pour entraînements électro-hydrauliques, actionneurs mobiles, entraînements auxiliaires et remplacement de moteurs à balais.
• Vérifier l’interface électrique, le montage, le refroidissement et le cycle de service avant intégration.
• Options disponibles : retour codeur, version avec frein, protection IP65 et plage de température étendue.
