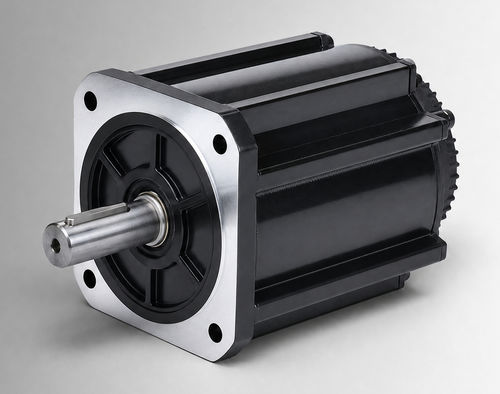

Moteur brushless CW180BLBT-48020-L9-H

DCBLDC144V

Aperçu du produit
Le CW180BLBT-48020-L9-H est un moteur BLDC (sans balais) au bâti 180 mm délivrant 10000 W à 144 VDC avec un couple nominal de 48 N·m à 2000 tr/min. Conçu pour les OEM et intégrateurs, il est adapté aux entraînements de pompes électro-hydrauliques, aux fonctions mobiles et aux remplacements de moteurs DC à balais. À utiliser après vérification de la tension, de la charge, du cycle de service, de l'interface d'installation et des conditions environnementales.

Points clés

• Puissance nominale : 10000 W
• Tension nominale : 144 VDC
• Couple nominal : 48 N·m @ 2000 tr/min
• Courant nominal : 86 ±10% Arms
• Dimension de bâti : 180 mm

Spécifications électriques et mécaniques

• Modèle / Référence : CW180BLBT-48020-L9-H
• Puissance nominale : 10000 W
• Tension nominale : 144 VDC
• Couple nominal : 48 N·m
• Vitesse nominale : 2000 tr/min
• Courant nominal : 86 ±10% Arms
• Constante de couple : 0,56 ±10% N·m/A
• Back EMF : 33,5 ±10% V/krpm
• Inertie du rotor : 153 ±10% ×10⁻⁴ kg·m²
• Inductance / résistance de ligne : non spécifiées ; tolérance ±10%
• Longueur corps (L) : 264 mm (319 mm avec frein)
• Poids : 32 kg (sans frein) / 34 kg (avec frein)
• Rétroaction : Hall magnétique ; Hall + codeur incrémental 2500 lignes (option)
• Résistance d'isolement : DC 500 V, >20 MΩ (classe F)
• Rigidité diélectrique : 800 VAC / 1 s / 5 mA
• Température de fonctionnement : -20 à 40°C (optionnel -40 à 40°C)
• Humidité : 20% à 80% HR (sans condensation)
• Altitude : recommandée < 1000 m (dérating au-delà)
• Indice de protection : IP54 (IP65 en option)

Applications

• Entraînements de pompes électro-hydrauliques et actionneurs
• Machines mobiles et fonctions de travail
• Mises à niveau depuis moteurs DC à balais
• Équipements industriels compacts et entraînements auxiliaires

Options et commande

• Options de retour: Hall magnétique ou Hall + codeur incrémental 2500 lignes
• Options disponibles : IP65, plage de température étendue (-40 à 40°C), frein intégré (configuration LB)
• Référence : CW180BLBT-48020-L9-H — préciser les options souhaitées lors de la commande
