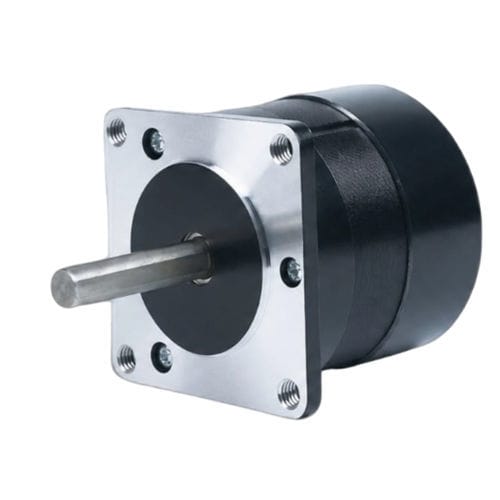

Moteur brushless CW57BLMA54-100L2100-01

DCtriphasé24 V

Présentation du produit
Le CW57BLMA54-100L2100-01 est un moteur brushless CC 3 phases de 57 mm (NEMA 23) délivrant 100 W sous 24 ±10% VDC. Il est conçu pour l'automatisation industrielle, la robotique et les applications de contrôle de mouvement de précision nécessitant une haute vitesse dans un encombrement réduit.

Points clés

• Puissance nominale : 100 W
• Tension d'alimentation : 24 ±10% VDC
• Couple nominal : 0,096 N·m à 10000 tr/min
• Format : 57 mm (NEMA 23)
• Conception 3 phases sans balais pour un fonctionnement régulier et peu d'entretien

Caractéristiques rapides
Puissance nominale : 100 W
Tension nominale : 24 ±10% VDC
Vitesse nominale : 10000 tr/min
Couple nominal : 0,096 N·m
Courant nominal : 10 A
Format : 57 mm (NEMA 23)
Référence : CW57BLMA54-100L2100-01

Spécifications électriques
Pôles : 4
Phases : 3
Vitesse max : 10000 tr/min
Couple max : 0,192 N·m
Constante de tension : 3,08 ±5% V/kRPM
Résistance de ligne : 0,188 ±5% Ω (20°C)
Inductance de ligne : 0,23 ±10% mH
Résistance d'isolement : 100 MΩ @ 500 VDC
Classe d'isolement : B (130°C)
Masse : 0,5 kg

Plans et courbes de performance
Le dessin mécanique et la courbe couple-vitesse sont disponibles pour le CW57BLMA54-100L2100-01 afin de faciliter l'intégration mécanique et la validation du système.

Caractéristiques techniques

• Format : 57 mm (NEMA 23)
• Conception : brushless CC 3 phases
• Puissance nominale : 100 W
• Tension nominale : 24 ±10% VDC
• Vitesse nominale : 10000 tr/min
• Couple nominal : 0,096 N·m
• Courant nominal : 10 A
• Couple max : 0,192 N·m
• Constante de tension : 3,08 ±5% V/kRPM
• Résistance de ligne : 0,188 ±5% Ω (20°C)
• Inductance de ligne : 0,23 ±10% mH
• Résistance d'isolement : 100 MΩ @ 500 VDC
• Classe d'isolement : B 130°C
• Pôles : 4
• Phases : 3
• Masse : 0,5 kg
• Référence : CW57BLMA54-100L2100-01
