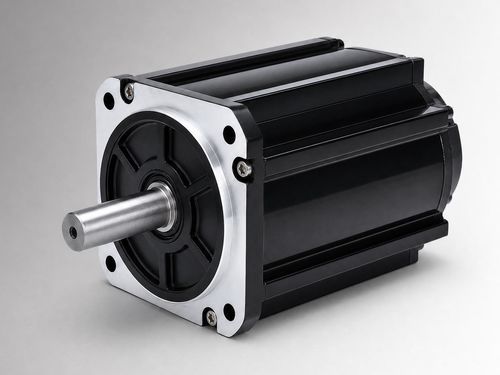

Moteur brushless CW130BLBT-15025-L5-H

DCBLDC72 V

Présentation du produit
Le CW130BLBT-15025-L5-H est un moteur brushless CC à cadre 130 mm, haute puissance, nominal 3800 W, 72 VDC, 15 N·m et 2500 tr/min. Il est destiné aux évaluations OEM et à l'intégration système pour entraînements de pompes électro-hydrauliques, fonctions mobiles et projets de remplacement de moteurs à balais, et peut être envisagé pour des équipements industriels compacts et des entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales sont confirmés pour l'application.

Points clés

• Puissance nominale 3800 W
• Tension nominale 72 VDC
• Couple nominal 15 N·m à 2500 tr/min
• Courant nominal 65±10% Arms

Caractéristiques rapides

• Puissance nominale : 3800 W
• Tension nominale : 72 VDC
• Couple nominal : 15 N·m
• Vitesse nominale : 2500 tr/min
• Courant nominal : 65±10% Arms
• Dimension de cadre : 130 mm

Spécifications électriques et mécaniques (tableau)
Paramètre | Valeur
Puissance nominale | 3800 W
Tension nominale | 72 VDC
Couple nominal | 15 N·m
Vitesse nominale | 2500 tr/min
Courant nominal | 65±10% Arms
Cadre | 130 mm
Constante de couple | 0.24±10% N·m/A
Inertie du rotor | 17±10% kg·m² × 10⁻⁴
Force électromotrice (Back EMF) | 14.2±10% V/krpm
Inductance de ligne | 0.128±10% mH
Résistance de ligne | 0.029±10% Ω
Longueur corps (L) | 166 mm
Longueur corps avec frein (LB) | 221 mm
Poids | 11 / 12.8 kg
Élément de retour (option) | Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
Résistance d'isolement | DC500V, >20 MΩ (Classe F)
Rigidité diélectrique | 800VAC/1s/5mA
Environnement d'exploitation | Température : -20 à 40°C (option -40 à 40°C); Humidité : 20% à 80% HR (sans condensation); altitude <1000 m (dérating au-delà des plages indiquées)
Classe de protection | IP54 (IP65 en option)
Numéro de pièce | CW130BLBT-15025-L5-H

Documents mécaniques et performances
Des dessins mécaniques et des courbes couple-vitesse sont fournis pour les structures standard 130 mm et refroidies par ventilateur afin de faciliter l'intégration, la vérification de montage et des interfaces. Ces éléments aident à valider l'installation et à caler les performances dans la conception système.

Spécifications techniques

• Numéro de pièce : CW130BLBT-15025-L5-H
• Cadre : 130 mm
• Puissance nominale : 3800 W
• Tension nominale : 72 VDC
• Couple nominal : 15 N·m @ 2500 tr/min
• Vitesse nominale : 2500 tr/min
• Courant nominal : 65±10% Arms
• Constante de couple : 0.24±10% N·m/A
• Back EMF : 14.2±10% V/krpm
• Inductance de ligne : 0.128±10% mH
• Résistance de ligne : 0.029±10% Ω
• Longueur corps : 166 mm (221 mm avec frein)
• Poids : 11 / 12.8 kg (variantes)
• Options de retour : Hall magnétique; Hall + codeur incrémental 2500 lignes (optionnel)
• Isolation : DC500V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800VAC/1s/5mA
• Température d'utilisation : -20 à 40°C (optionnel -40 à 40°C)
• Protection : IP54 (IP65 optionnel)
