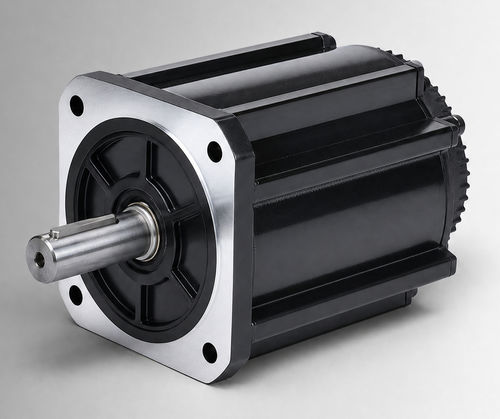

Moteur brushless CW130BLBT-15030-L9-H

DCBLDC144V

Aperçu du produit
Le CW130BLBT-15030-L9-H est un moteur DC sans balais à cadre 130 mm, nominal 4700 W en 144VDC, délivrant 15 N·m à 3000 tr/min. Conçu pour l'intégration OEM et l'évaluation système, il convient aux entraînements de pompes électro-hydrauliques, fonctions mobiles et modernisations de moteurs à balais, et peut être utilisé sur des équipements industriels compacts et entraînements auxiliaires après validation de la tension, de la charge, du cycle de service, de l'interface de montage et des conditions environnementales du projet.

Points clés

• Puissance nominale : 4700 W
• Tension nominale : 144VDC
• Couple nominal : 15 N·m à 3000 tr/min
• Courant nominal : 38±10% Arms
• Dimension de cadre : 130 mm ; Longueur corps (L) : 166 mm ; Avec frein (LB) : 221 mm
• Poids : 11 kg (standard) / 12,8 kg (avec frein)
• Protection : IP54 (IP65 en option)
• Options de retour d'information : Hall magnétique ; Hall + codeur incrémental 2500 lignes (optionnel)

Spécifications électriques & mécaniques

• Modèle / Référence : CW130BLBT-15030-L9-H
• Puissance nominale : 4700 W
• Tension nominale : 144VDC
• Couple nominal : 15 N·m
• Vitesse nominale : 3000 tr/min
• Courant nominal : 38±10% Arms
• Constante de couple : 0,4±10% N·m/A
• Force électromotrice inverse (Back EMF) : 24±10% V/krpm
• Inertie du rotor : 17±10% kg·m² × 10⁻⁴
• Inductance / Résistance ligne : non spécifiées ; tolérance ±10%
• Longueur corps (L) : 166 mm ; Avec frein (LB) : 221 mm
• Poids : 11 / 12,8 kg
• Résistance d'isolement : DC500V, >20 MΩ (Classe F)
• Tenue diélectrique : 800VAC / 1s / 5mA
• Température de fonctionnement : -20 à 40°C (optionnel -40 à 40°C)
• Humidité : 20% à 80% HR (sans condensation)
• Altitude : utilisation sous 1000 m (réduction de puissance possible au-delà des limites indiquées)
• Classe de protection : IP54 (IP65 en option)

Applications

• Entraînements de pompes électro-hydrauliques pour systèmes mobiles et industriels
• Fonctions de travail mobiles et entraînements auxiliaires véhicules
• Remplacement ou modernisation d'installations à moteur à balais
• Équipements industriels compacts sous réserve de validation des conditions système (tension, charge, cycle de service, interface d'installation, environnement)

Données mécaniques & de performance
Des dessins mécaniques pour la structure standard 130 mm et la version ventilée sont disponibles, ainsi que les courbes couple-vitesse pour référence sur la forme, le montage et les performances. Vérifiez les dimensions L et LB par rapport à l'interface d'installation.

Commande & options

• Référence : CW130BLBT-15030-L9-H
• Retour d'information : Hall magnétique standard ; Hall + codeur incrémental 2500 lignes en option
• Mise à niveau protection : IP65 disponible sur demande
• Options environnementales : -40 à 40°C disponible sur demande
• Contactez le service commercial pour configurations spécifiques, délais et assistance d'intégration
