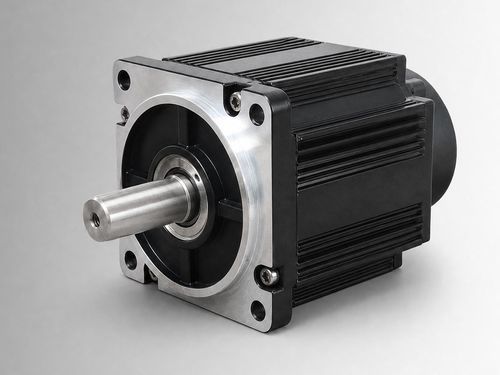

Moteur BLDC CW110BLBT-07530-L3-H

48 Vavec freinIP65

Description du produit
CW110BLBT-07530-L3-H est un moteur brushless à courant continu (BLDC) de cadre 110 mm, puissance nominale 2350 W, 48 VDC, couple nominal 7,5 N·m à 3000 tr/min. Conçu pour l'évaluation OEM et l'intégration système dans des entraînements électro-hydrauliques, fonctions mobiles et pour la modernisation de moteurs à balais. Convient aux équipements industriels compacts et aux entraînements auxiliaires après vérification de la tension, de la charge, du cycle de service et de l'interface mécanique pour l'application.

Points clés

• Puissance nominale : 2350 W
• Tension nominale : 48 VDC
• Couple nominal : 7,5 N·m @ 3000 tr/min
• Courant nominal : 59 ±10% Arms

Caractéristiques principales

• Taille de cadre : 110 mm
• Vitesse nominale : 3000 tr/min
• Constante de couple : 0,128 ±10% N·m/A
• Inertie rotor : 10,9 ±10% ×10⁻⁴ kg·m²
• Force contre-électromotrice : 7,7 ±10% V/krpm
• Longueur corps (L) : 156 mm ; avec frein (LB) : 193 mm
• Poids : 6,36 / 8,47 kg

Spécifications électriques et mécaniques
Puissance nominale : 2350 W
Tension nominale : 48 VDC
Couple nominal : 7,5 N·m
Vitesse nominale : 3000 tr/min
Courant nominal : 59 ±10% Arms
Taille de cadre : 110 mm
Constante de couple : 0,128 ±10% N·m/A
Inertie rotor : 10,9 ±10% ×10⁻⁴ kg·m²
Force contre-électromotrice : 7,7 ±10% V/krpm
Inductance de ligne : non spécifiée ; tolérance ±10%
Résistance de ligne : non spécifiée ; tolérance ±10%
Longueur corps (L) : 156 mm
Longueur corps avec frein (LB) : 193 mm
Poids : 6,36 / 8,47 kg
Retour d'information (option) : Hall magnétique ou Hall + encodeur incrémental 2500 lignes
Résistance d'isolement : DC 500 V, >20 MΩ (classe F)
Rigidité diélectrique : 800 VAC / 1 s / 5 mA
Température d'utilisation : -20 à 40°C (optionnel -40 à 40°C)
Humidité : 20 %–80 % HR (sans condensation)
Altitude : recommandée < 1000 m (réduction de performances au-delà)
Protection : IP54 (IP65 en option)
Référence : CW110BLBT-07530-L3-H

Applications et intégration
Destiné à l'évaluation et à l'intégration par des OEM et intégrateurs systèmes pour entraînements électro-hydrauliques, actionneurs mobiles, entraînements auxiliaires et remplacements de moteurs à balais. Vérifiez l'interface électrique, la dissipation thermique et la fixation mécanique avant usage en série.

Options et conformité
Options disponibles : étanchéité IP65, Hall + encodeur incrémental 2500 lignes, fonctionnement basse température étendu. Respecte les exigences d'isolement et diélectriques ci-dessus ; confirmez les exigences environnementales et CEM spécifiques au projet avant déploiement.
