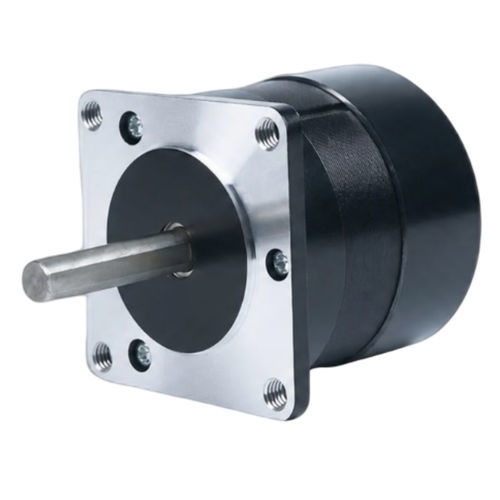

Moteur DC CW57BLMA54-100L2100-02

3-phasesBLDC240 V

Présentation du produit
Le CW57BLMA54-100L2100-02 est un moteur brushless DC triphasé de 57 mm (NEMA 23) conçu pour l'automatisation industrielle, la robotique et les applications de commande de mouvement de précision. Caractéristiques nominales : 100 W, alimentation 24 ±10% VDC, vitesse nominale 10000 tr/min et couple nominal 0,096 N·m.

Points clés

• Puissance nominale : 100 W
• Tension d'alimentation : 24 ±10% VDC
• Couple nominal : 0,096 N·m à 10000 tr/min
• Format : 57 mm (NEMA 23)
• Conception brushless triphasée pour un fonctionnement régulier

Spécifications rapides

• Puissance nominale : 100 W
• Tension nominale : 24 ±10% VDC
• Vitesse nominale : 10000 tr/min
• Couple nominal : 0,096 N·m
• Courant nominal : 10 A
• Format : 57 mm (NEMA 23)

Spécifications électriques (tableau)
Pôles : 4
Phases : 3
Tension nominale : 24 ±10% VDC
Puissance nominale : 100 W
Vitesse nominale : 10000 tr/min
Couple nominal : 0,096 N·m
Courant nominal : 10 A
Vitesse maxi : 15000 tr/min
Couple maxi : 0,19 N·m
Constante de tension : 1,5 ±5% Vrms/KRPM
Résistance de ligne : 0,3 ±5% Ω (20°C)
Inductance de ligne : 0,23 ±10% mH
Résistance d'isolement : 100MΩ @ 500VDC
Classe d'isolement : B (130°C)
Poids : 0,9 kg
Format : 57 mm (NEMA 23)
Référence : CW57BLMA54-100L2100-02

Visuels mécaniques et performances
Le plan mécanique et la courbe couple-vitesse sont disponibles pour ce modèle (le plan montre les cotes et les fixations ; la courbe montre le couple en fonction de la vitesse).

Spécifications techniques

• Format : 57 mm (NEMA 23)
• Puissance : 100 W
• Tension nominale : 24 ±10% VDC
• Vitesse nominale : 10000 tr/min
• Vitesse maxi : 15000 tr/min
• Couple nominal : 0,096 N·m
• Couple maxi : 0,19 N·m
• Courant nominal : 10 A
• Pôles : 4
• Phases : 3
• Constante de tension : 1,5 ±5% Vrms/KRPM
• Résistance de ligne : 0,3 ±5% Ω (20°C)
• Inductance de ligne : 0,23 ±10% mH
• Isolation : 100 MΩ @ 500 VDC, Classe B (130°C)
• Poids : 0,9 kg
• Référence : CW57BLMA54-100L2100-02
