Moteur DC CW57BLMA54-100L2100-04
3-phasesbrushlessBLDC

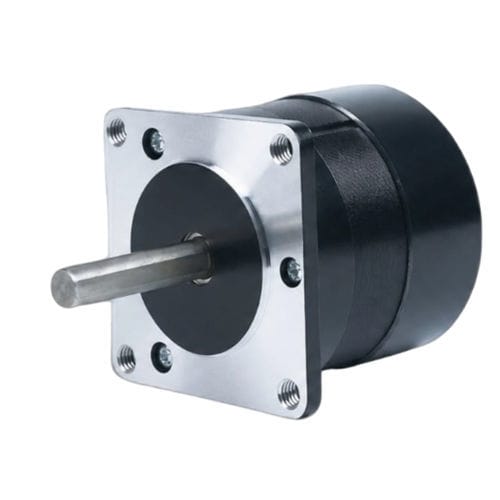

Moteur DC - CW57BLMA54-100L2100-04 - NEOTON MOTOR - 3-phases / brushless / BLDC
Moteur DC - CW57BLMA54-100L2100-04 - NEOTON MOTOR - 3-phases / brushless / BLDC
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
DC, 3-phases, brushless, BLDC
Voltage
24 V
Construction
NEMA 23
Nombre de pôles
4 pôles
Application
pour applications industrielles, pour la robotique
Puissance

0,1 kW
(0,14 hp)

Intensité

10 A

Couple

Max: 0,19 Nm
(0,140137 ft.lb)

Min: 0,096 Nm
(0,070806 ft.lb)

Vitesse de rotation

Max: 15 000 rpm
(94 247,7796 rad.min-1)

Min: 10 000 rpm
(62 831,8531 rad.min-1)

Diamètre

57 mm
(2,24 in)

Description

Présentation du produit
Le CW57BLMA54-100L2100-04 est un moteur DC sans balais 3 phases de 57 mm (NEMA 23) délivrant 100 W en puissance nominale, alimenté en 24 ±10% VCC et avec une vitesse nominale de 10000 tr/min. Conçu pour l'automatisation industrielle, la robotique et le contrôle de mouvement de précision où l'encombrement réduit et la performance prédictible sont requis.

Points clés
  • Puissance nominale : 100 W
  • Tension d'alimentation : 24 ±10% VCC
  • Couple nominal : 0,096 N·m à 10000 tr/min
  • Taille de cadre : 57 mm (NEMA 23)
  • Conception 3 phases sans balais pour un mouvement fluide et maîtrisable


Fiches synthétiques
Puissance nominale : 100 W
Tension nominale : 24 ±10% VCC
Vitesse nominale : 10000 tr/min
Couple nominal : 0,096 N·m
Courant nominal : 10 A
Taille de cadre : 57 mm (NEMA 23)

Spécifications électriques
  • Pôles : 4
  • Phases : 3
  • Tension nominale : 24 ±10% VCC
  • Puissance nominale : 100 W
  • Vitesse nominale : 10000 tr/min
  • Couple nominal : 0,096 N·m
  • Courant nominal : 10 A
  • Vitesse max : 15000 tr/min
  • Couple max : 0,19 N·m
  • Constante de tension : 1,5 ±5% Vrms/KRPM
  • Résistance de ligne : 0,19 ±5% Ω (20℃)
  • Inductance de ligne : 0,22 ±10% mH
  • Résistance d'isolement : 100 MΩ @ 500 VDC
  • Classe d'isolement : B (130℃)
  • Poids : 0,8 kg


Mécanique & Performances
Un dessin mécanique et une courbe couple-vitesse sont fournis pour la série BLDC 57 mm, avec les dimensions et caractéristiques de performance spécifiques au modèle CW57BLMA54-100L2100-04 pour faciliter l'intégration et la conception système.

caractéristiques / spécifications techniques
  • Modèle / Référence : CW57BLMA54-100L2100-04
  • Série : 57BLMA Series
  • Taille de cadre : 57 mm (NEMA 23)
  • Puissance nominale : 100 W
  • Tension nominale : 24 ±10% VCC
  • Vitesse nominale : 10000 tr/min (nominal)
  • Vitesse max : 15000 tr/min
  • Couple nominal : 0,096 N·m
  • Couple max : 0,19 N·m
  • Courant nominal : 10 A
  • Phases : 3 (brossless 3 phases)
  • Pôles : 4
  • Constante de tension : 1,5 ±5% Vrms/KRPM
  • Résistance de ligne : 0,19 ±5% Ω (20℃)
  • Inductance de ligne : 0,22 ±10% mH
  • Résistance d'isolement : 100 MΩ @ 500 VDC
  • Classe d'isolement : B (130℃)
  • Poids : 0,8 kg
