Moteur BLDC CW110BLBT-04030-L6-H
96 VIP65IP54

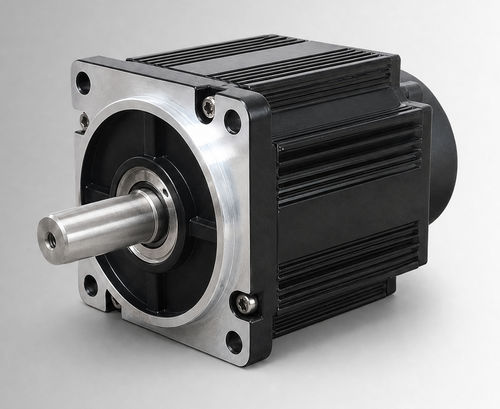

Moteur BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54
Moteur BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54
Moteur BLDC - CW110BLBT-04030-L6-H - NEOTON MOTOR - 96 V / IP65 / IP54 - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
BLDC
Voltage
96 V
Indice de protection
IP54, IP65
Autres caractéristiques
avec encodeur intégré
Puissance

1,25 kW
(1,7 hp)

Intensité

Min: 13,5 A

Max: 16,5 A

Couple

4 Nm
(2,950249 ft.lb)

Vitesse de rotation

3 000 rpm
(18 849,5559 rad.min-1)

Diamètre

110 mm
(4,33 in)

Température de fonctionnement

Min: -20 °C
(-4 °F)

Max: 40 °C
(104 °F)

Description

Présentation du produit
CW110BLBT-04030-L6-H est un moteur brushless à courant continu (BLDC) de 110 mm avec cadre, spécifié 1250 W, 96 VDC, 4 N·m à 3000 tr/min. Il est destiné à l'évaluation OEM et à l'intégration système pour entraînements de pompes électro-hydrauliques, fonctions mobiles et projets de remplacement de moteurs à collecteur. Le moteur peut également être évalué pour des équipements industriels compacts et entraînements auxiliaires lorsque la tension, le profil de charge, le cycle de service, l'interface d'installation et les conditions environnementales du projet sont confirmés.

Points clés
  • Puissance nominale : 1250 W
  • Tension nominale : 96 VDC
  • Couple nominal : 4 N·m à 3000 tr/min
  • Courant nominal : 15±10% Arms

Caractéristiques rapides
Puissance nominale — 1250 W
Tension nominale — 96 VDC
Couple nominal — 4 N·m
Vitesse nominale — 3000 tr/min
Courant nominal — 15±10% Arms
Dimension de cadre — 110 mm

Fiche technique
Identifiant de la fiche : CW110BLBT-04030-L6-H (fiche technique téléchargeable depuis la page produit).

Plan mécanique
Plan mécanique fourni pour la structure standard 110 mm (voir page produit).

Courbe couple-vitesse
Courbe couple-vitesse fournie pour le produit (voir page produit).

Caractéristiques techniques
  • Puissance nominale : 1250 W
  • Tension nominale : 96 VDC
  • Couple nominal : 4 N·m
  • Vitesse nominale : 3000 tr/min
  • Courant nominal : 15±10% Arms
  • Dimension de cadre : 110 mm
  • Constante de couple : 0.24±10% N·m/A
  • Inertie du rotor : 7.7±10% kg·m² × 10⁻⁴
  • Force contre-électromotrice (Back EMF) : 16±10% V/krpm
  • Inductance de ligne : Non spécifiée ; tolérance ±10%
  • Résistance de ligne : Non spécifiée ; tolérance ±10%
  • Longueur corps (L) : 126 mm
  • Longueur corps avec frein (LB) : 171 mm
  • Poids : 4.14/6.25 kg
  • Élément de rétroaction (option) : Hall magnétique / Hall + encodeur incrémental 2500 lignes (optionnel)
  • Résistance d'isolement : DC500V, >20 MΩ (Classe F)
  • Rigidité diélectrique : 800 VAC / 1 s / 5 mA
  • Environnement d'utilisation : Température -20 à 40°C (option -40 à 40°C) ; Humidité 20% à 80% HR (sans condensation) ; Altitude inférieure à 1000 m (réduction au-delà)
  • Indice de protection : IP54 (IP65 en option)
  • Référence : CW110BLBT-04030-L6-H
