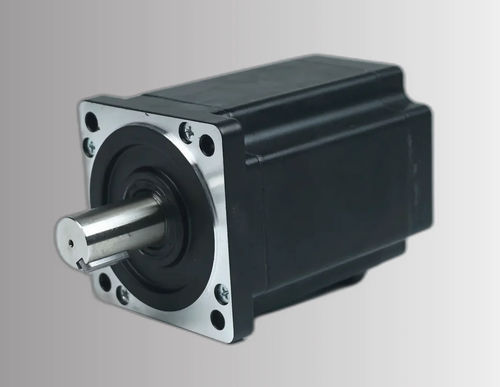

Moteur brushless CW80BLMC83-200L220-00

DC3-phasesBLDC

Présentation du produit
Le CW80BLMC83-200L220-00 est un moteur brushless DC triphasé de 80 mm (NEMA 32) d'une puissance nominale de 200 W. Conçu pour l'automatisation industrielle, la robotique et les applications de mouvement de précision, il fonctionne sous 24 ±10% VCC avec une vitesse nominale de 2000 tr/min et un couple nominal de 0,96 N·m.

Points clés

• Puissance nominale : 200 W
• Tension d'alimentation : 24 ±10% VCC
• Couple nominal : 0,96 N·m à 2000 tr/min
• Dimensions : 80 mm (NEMA 32)
• Architecture brushless triphasée pour un contrôle précis de la vitesse et du couple
• Vitesse maxi : 3300 tr/min ; couple maxi : 1,92 N·m
• Courant nominal : 12 A ; classe d'isolation : F

Caractéristiques rapides

• Puissance nominale : 200 W
• Tension nominale : 24 ±10% VCC
• Vitesse nominale : 2000 tr/min
• Couple nominal : 0,96 N·m
• Courant nominal : 12 A
• Format : 80 mm (NEMA 32)
• Poids : 1,65 kg

Spécifications électriques

• Pôles : 4
• Phases : 3
• Constante de tension : 5,5 ±5% Vrms/kRPM
• Résistance de ligne : 0,16 ±5% Ω (20°C)
• Inductance de ligne : 0,5 ±10% mH
• Résistance d'isolement : 50 MΩ (500 VCC)
• Vitesse maxi : 3300 tr/min ; couple maxi : 1,92 N·m

Plan mécanique et performances
Le plan mécanique et les courbes couple‑vitesse sont fournis pour la série de moteurs BLDC 80 mm afin d'assister le montage, la vérification des dimensions et l'évaluation des performances. Se référer aux dessins pour les dimensions d'arbre, le perçage de fixation et l'emplacement des connecteurs.

Commande et assistance

• Référence : CW80BLMC83-200L220-00
• Poids : 1,65 kg
• Compatible avec les variateurs BLDC 3 phases standards ; contacter le service commercial pour les réglages recommandés
• Options et personnalisations (enroulements, connecteurs, adaptations de montage) disponibles sur demande
