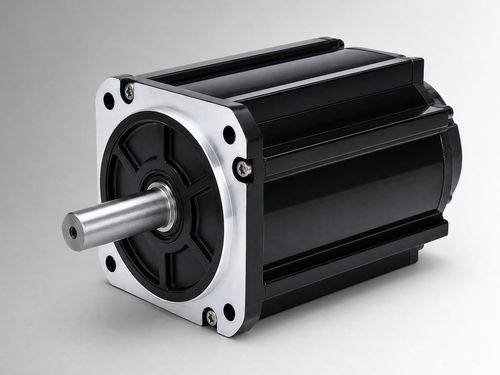

Moteur brushless CW130BLBT-05030-L1-H

DCà courant continuBLDC

Aperçu
CW130BLBT-05030-L1-H est un moteur DC brushless à carcasse 130 mm, 1550 W, 24 VDC, 5 N·m à 3000 tr/min. Conçu pour l'évaluation OEM et l'intégration système dans des entraînements de pompes électro-hydrauliques, fonctions mobiles et projets de remplacement de moteurs DC à balais. Peut être utilisé pour des équipements industriels compacts et des entrainements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales du projet sont confirmés.

Points clés

• Puissance nominale 1550 W
• Tension nominale 24 VDC
• Couple nominal 5 N·m à 3000 tr/min
• Courant nominal 76±10% Arms

Caractéristiques électriques et mécaniques

• Puissance nominale : 1550 W
• Tension nominale : 24 VDC
• Couple nominal : 5 N·m
• Vitesse nominale : 3000 tr/min
• Courant nominal : 76±10% Arms
• Dimension de cadre : 130 mm
• Constante de couple : 0,06±10% N·m/A
• Inertie du rotor : 12±10% kg·m² × 10⁻⁴
• Force contre-électromotrice : 3,9±10% V/krpm
• Inductance de ligne : 0,027±10% mH
• Résistance de ligne : 0,014±10% Ω
• Longueur corps (L) : 119 mm ; Longueur avec frein (LB) : 166 mm
• Masse : 6 / 7,8 kg

Caractéristiques techniques

• Retour d'information (option) : Hall magnétique ou Hall + encodeur incrémental 2500 lignes
• Résistance d'isolement : DC 500 V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800 VAC / 1 s / 5 mA
• Environnement d'utilisation : Température -20 à 40 °C (option -40 à 40 °C) ; Humidité 20–80 % HR (sans condensation) ; Altitude inférieure à 1000 m (dérating au-dessus)
• Indice de protection : IP54 (IP65 en option)
• Référence : CW130BLBT-05030-L1-H
