Moteur DC CW180BLBT-19020-L9-H
brushless144Vavec frein

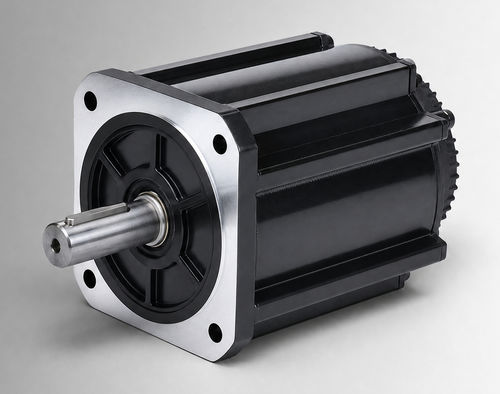

Moteur DC - CW180BLBT-19020-L9-H - NEOTON MOTOR - brushless / 144V / avec frein
Moteur DC - CW180BLBT-19020-L9-H - NEOTON MOTOR - brushless / 144V / avec frein
Moteur DC - CW180BLBT-19020-L9-H - NEOTON MOTOR - brushless / 144V / avec frein - image - 2
Moteur DC - CW180BLBT-19020-L9-H - NEOTON MOTOR - brushless / 144V / avec frein - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
DC, brushless
Voltage
144V
Construction
avec frein
Indice de protection
IP54, IP65
Refroidissement
à ventilation forcée
Application
pour applications industrielles, pour pompe, pour applications hydrauliques
Autres caractéristiques
haute puissance, avec encodeur intégré
Puissance

4 kW
(5,44 hp)

Intensité

Min: 30,6 A

Max: 37,4 A

Couple

19 Nm
(14,013681 ft.lb)

Vitesse de rotation

2 000 rpm
(12 566,3706 rad.min-1)

Diamètre

180 mm
(7,09 in)

Température de fonctionnement

Min: -20 °C
(-4 °F)

Max: 40 °C
(104 °F)

Description

Aperçu du produit
Le modèle CW180BLBT-19020-L9-H est un moteur brushless DC de cadre 180 mm, puissance nominale 4000 W, 144 VDC, couple nominal 19 N·m à 2000 tr/min. Il est prévu pour l'évaluation OEM et l'intégration système sur des entraînements de pompes électro-hydrauliques, des fonctions mobiles et des projets de remplacement de moteurs à balais. Il peut également être considéré pour des équipements industriels compacts et des entraînements auxiliaires sous réserve de vérification de la tension, de la charge, du cycle de service, de l'interface d'installation et des conditions environnementales du projet.

Points clés
  • Puissance nominale 4000 W
  • Tension nominale 144 VDC
  • Couple nominal 19 N·m à 2000 tr/min
  • Courant nominal 34±10% Arms


Dessins mécaniques et données
Les dessins mécaniques et les courbes couple-vitesse sont fournis pour les versions standard 180 mm et refroidies par ventilateur afin de faciliter l'intégration mécanique et la vérification des performances.

Caractéristiques / spécifications techniques
  • Puissance nominale : 4000 W
  • Tension nominale : 144 VDC
  • Couple nominal : 19 N·m
  • Vitesse nominale : 2000 tr/min
  • Courant nominal : 34±10% Arms
  • Dimension de cadre : 180 mm
  • Constante de couple : 0,56±10% N·m/A
  • Inertie du rotor : 90±10% kg·m² × 10^-4
  • Force contre-électromotrice : 34±10% V/krpm
  • Inductance de ligne : non spécifiée ; tolérance ±10%
  • Résistance de ligne : non spécifiée ; tolérance ±10%
  • Longueur du corps (L) : 226 mm
  • Longueur avec frein (LB) : 319 mm
  • Poids : 22.7/34 kg
  • Élément de retour (option) : Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
  • Résistance d'isolement : DC 500 V, >20 MΩ (Classe F)
  • Rigidité diélectrique : 800 VAC / 1 s / 5 mA
  • Environnement d'utilisation : Température -20 à 40°C (-40 à 40°C en option) ; humidité 20% à 80% HR (sans condensation) ; altitude inférieure à 1000 m (dérating si dépassement)
  • Indice de protection : IP54 (IP65 en option)
  • Référence : CW180BLBT-19020-L9-H
