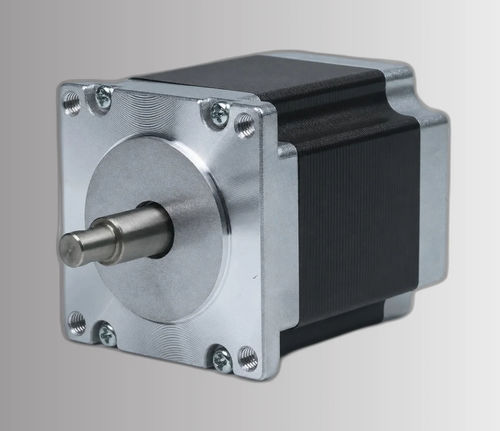

Moteur brushless CW60BLMA79-15L207-00

DCtriphaséBLDC

Présentation
Le CW60BLMA79-15L207-00 est un moteur DC sans balais 3 phases de 60 mm (NEMA 24) à topologie 10 pôles, délivrant 15 W sous 24 ±10% VDC. Avec une vitesse nominale de 700 tr/min et un couple nominal de 0,2 N·m (couple de crête 0,4 N·m), ce moteur est conçu pour des applications industrielles basse vitesse/fort couple et pour des ensembles compacts. Isolation classe B et longueur de corps 79 mm facilitent l'intégration en espaces restreints.

Points clés

• Puissance nominale : 15 W à 24 ±10% VDC
• Couple nominal : 0,2 N·m à 700 tr/min ; couple de crête : 0,4 N·m
• Cadre 60 mm (NEMA 24) avec corps 79 mm
• Conception 10 pôles, 3 phases pour un fonctionnement fluide à basse vitesse
• Isolation classe B, masse 0,8 kg

Fiche technique
Fiche produit disponible pour la référence CW60BLMA79-15L207-00 ; dessin mécanique et courbe couple-vitesse fournis pour le montage et l'évaluation des performances.

Spécifications électriques

• Référence : CW60BLMA79-15L207-00
• Pôles : 10
• Phases : 3
• Tension nominale : 24 ±10% VDC
• Puissance nominale : 15 W
• Vitesse nominale : 700 tr/min
• Couple nominal : 0,2 N·m
• Couple crête/max : 0,4 N·m
• Courant nominal : 1,3 A
• Vitesse max : 1100 tr/min
• Constante de tension : 20 ±5% Vrms/kRPM
• Résistance de ligne : 4,4 ±5% Ω (20°C)
• Inductance de ligne : 9,2 ±10% mH
• Résistance d'isolation : 100 MΩ (500 VDC)
• Classe d'isolation : B (130°C)
• Poids : 0,8 kg

Mécanique & Performances
Le corps compact de 79 mm pour un cadre 60 mm simplifie l'installation dans des équipements à encombrement limité. Le dessin mécanique précise les cotes de fixation et d'arbre ; la courbe couple-vitesse aide au choix d'un réducteur et au réglage du contrôle.

Applications

• Servomécanismes basse vitesse et positionnement de précision
• Modules d'automatisation industrielle et convoyeurs
• Articulations robotisées et effecteurs pour cobots
• Dispositifs médicaux et automatisation de laboratoire (24 VDC requis)
• Petits actionneurs et entraînement de vannes

Commande & Référence
Commander sous la référence CW60BLMA79-15L207-00. Contacter le fournisseur pour délais, options (connecteur, arbre) et obtention de la fiche technique/PDF.
