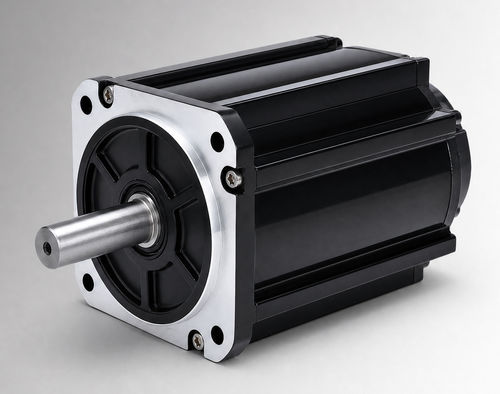

Moteur brushless CW130BLBT-05030-L5-H

DCBLDC72 V

Présentation du produit
Le modèle CW130BLBT-05030-L5-H est un moteur brushless DC à carcasse 130 mm, nominal 1550 W, 72VDC, couple nominal 5 N·m à 3000 rpm. Conçu pour l'évaluation OEM et l'intégration système dans des entraînements de pompes électro-hydrauliques, fonctions mobiles et projets de remplacement de moteurs à balais. Convient également pour des équipements industriels compacts et des entraînements auxiliaires après vérification de la tension, de la charge, du cycle de service, de l'interface d'installation et des conditions environnementales du projet.

Points clés

• Puissance nominale : 1550 W
• Tension nominale : 72VDC
• Couple nominal : 5 N·m à 3000 rpm
• Courant nominal : 26±10% Arms

Spécifications rapides

• Puissance nominale : 1550 W
• Tension nominale : 72VDC
• Couple nominal : 5 N·m
• Vitesse nominale : 3000 rpm
• Courant nominal : 26±10% Arms
• Dimensions cadre : 130mm

Spécifications électriques et mécaniques
Puissance nominale — 1550 W
Tension nominale — 72VDC
Couple nominal — 5 N·m
Vitesse nominale — 3000 rpm
Courant nominal — 26±10% Arms
Dimensions cadre — 130mm
Constante de couple — 0.20±10% N·m/A
Inertie du rotor — 12±10% kg·m² × 10⁻⁴
Force contre-électromotrice — 11.8±10% V/krpm
Inductance de ligne — Non spécifiée; tolérance ±10%
Résistance de ligne — Non spécifiée; tolérance ±10%
Longueur corps (L) — 119 mm
Longueur corps avec frein (LB) — 166 mm
Masse — 6/7.8 kg
Élément de retour d'information (option) — Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
Résistance d'isolement — DC500V, >20 MΩ (Classe F)
Rigidité diélectrique — 800VAC/1s/5mA
Environnement d'exploitation — Température : -20 à 40°C (-40 à 40°C en option); Humidité : 20% à 80% HR (sans condensation); altitude < 1000 m (réduction au-delà des plages indiquées)
Indice de protection — IP54 (IP65 en option)
Référence pièce — CW130BLBT-05030-L5-H

Plans mécaniques & graphiques

• Dessin mécanique — Structure standard 130mm (image disponible)
• Dessin mécanique — Structure 130mm refroidie par ventilateur (image disponible)
• Caractéristiques couple-vitesse (image disponible)

Caractéristiques techniques

• Puissance nominale : 1550 W
• Tension nominale : 72VDC
• Couple nominal : 5 N·m
• Vitesse nominale : 3000 rpm
• Courant nominal : 26±10% Arms
• Dimensions cadre : 130mm
• Longueur corps (L) : 119 mm
• Longueur corps avec frein (LB) : 166 mm
• Masse : 6/7.8 kg
• Constante de couple : 0.20±10% N·m/A
• Force contre-électromotrice : 11.8±10% V/krpm
• Inertie du rotor : 12±10% kg·m² × 10⁻⁴
• Indice de protection : IP54 (IP65 optionnel)
• Résistance d'isolement : DC500V, >20 MΩ (Classe F)
• Rigidité diélectrique : 800VAC/1s/5mA
• Options de retour : Hall magnétique / Hall + codeur incrémental 2500 lignes (optionnel)
• Référence pièce : CW130BLBT-05030-L5-H
