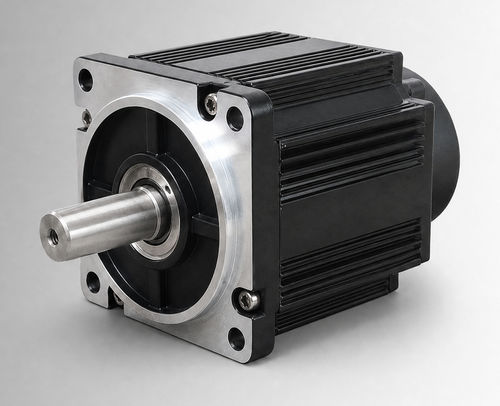

Moteur brushless CW110BLBT-05030-L9-H

BLDC144Vavec frein

Aperçu produit
Le CW110BLBT-05030-L9-H est un moteur sans balais (BLDC) à cadre 110 mm, 1550 W, 144 VCC. Il fournit 5 N·m à 3000 tr/min et est conçu pour des évaluations OEM et d'intégration système dans des entraînements de pompes électro-hydrauliques, des fonctions mobiles et des projets de remplacement de moteurs à balais. Il convient également aux équipements industriels compacts et aux entraînements auxiliaires lorsque la tension, la charge, le cycle de service, l'interface d'installation et les conditions environnementales sont confirmés pour le projet.

Points clés

• Puissance nominale : 1550 W
• Tension nominale : 144 VCC
• Couple nominal : 5 N·m @ 3000 tr/min
• Courant nominal : 12,6 ±10% Arms

Spécifications électriques et mécaniques
Puissance nominale : 1550 W
Tension nominale : 144 VCC
Couple nominal : 5 N·m
Vitesse nominale : 3000 tr/min
Courant nominal : 12,6 ±10% Arms
Dimension de cadre : 110 mm
Constante de couple : 0,39 ±10% N·m/A
Inertie du rotor : 7,7 ±10% ×10⁻⁴ kg·m²
Force contre-électromotrice : 24 ±10% V/krpm
Inductance / résistance de ligne : non spécifiées ; tolérance ±10%
Longueur corps (L) : 126 mm
Longueur avec frein (LB) : 171 mm
Masse : 4,14 kg (sans frein) / 6,25 kg (avec frein)
Éléments de retour (option) : Hall magnétique / Hall + encodeur incrémental 2500 lignes
Résistance d'isolement : DC500 V, >20 MΩ (classe F)
Tenue diélectrique : 800 VAC / 1 s / 5 mA
Indice de protection : IP54 (IP65 en option)
Référence : CW110BLBT-05030-L9-H

Applications
Intégré dans des systèmes OEM et installations industrielles nécessitant une puissance compacte en BLDC. Exemples : entraînements de pompes électro-hydrauliques, actionneurs de machines mobiles, entraînements auxiliaires et modernisations de systèmes à balais.

Capteurs & options
Disponible avec capteurs Hall magnétiques ou Hall + encodeur incrémental 2500 lignes. Options : protection IP65, plage de température étendue (-40 °C en option).

Environnement & protection
Température de fonctionnement : -20 à 40 °C (option -40 à 40 °C). Humidité : 20 % à 80 % HR, sans condensation. Altitude : usage nominal < 1000 m (dérating recommandé au-delà des plages indiquées). Classe d'isolement F.

Caractéristiques techniques

• Cadre : 110 mm
• Longueur corps L/LB : 126 / 171 mm
• Masse : 4,14 / 6,25 kg
• Constante de couple : 0,39 ±10% N·m/A
• Inertie rotor : 7,7 ±10% ×10⁻⁴ kg·m²
• Back EMF : 24 ±10% V/krpm
• Protection : IP54 (IP65 en option)
• Retour : Hall ou Hall + encodeur 2500 lignes
• Isolation : DC500V >20 MΩ ; Diélectrique : 800VAC/1s/5mA
