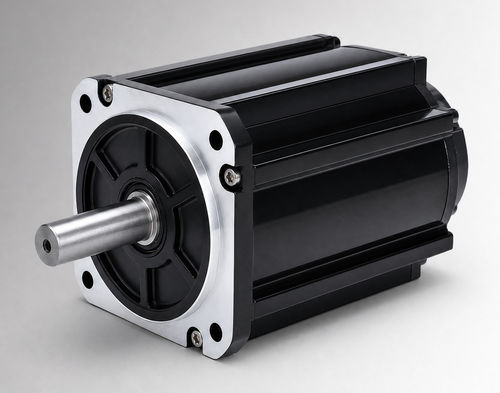

Moteur brushless CW130BLBT-15030-L6-H

DCBLDC96 V

Présentation
Le CW130BLBT-15030-L6-H est un moteur brushless DC à flasque 130 mm, 4700 W, 96VDC, couple nominal 15 N·m à 3000 tr/min. Conçu pour évaluation OEM et intégration système, il convient pour entraînements de pompes électro-hydrauliques, fonctions mobiles, rétrofits de moteurs DC à balais et entraînements auxiliaires compacts en milieu industriel si la tension, la charge, le cycle de service, l'interface de fixation et l'environnement sont conformes aux exigences du projet.

Points clés

• Puissance nominale : 4700 W
• Tension nominale : 96VDC
• Couple nominal : 15 N·m à 3000 tr/min
• Courant nominal : 57±10% Arms

Valeurs principales
Puissance nominale — 4700 W
Tension nominale — 96VDC
Couple nominal — 15 N·m
Vitesse nominale — 3000 tr/min
Courant nominal — 57±10% Arms
Dimensions de bride — 130 mm

Caractéristiques électriques et mécaniques
Puissance nominale — 4700 W
Tension nominale — 96VDC
Couple nominal — 15 N·m
Vitesse nominale — 3000 tr/min
Courant nominal — 57±10% Arms
Dimensions de bride — 130 mm
Constante de couple — 0.264±10% N·m/A
Inertie du rotor — 17±10% kg·m² × 10⁻⁴
Force contre-électromotrice — 16±10% V/krpm
Inductance/Résistance de ligne — Non spécifiées; tolérance ±10%
Longueur corps (L) — 166 mm
Longueur corps avec frein (LB) — 221 mm
Masse — 11 / 12.8 kg
Capteur de retour (option) — Hall magnétique / Hall + encodeur incrémental 2500 lignes (optionnel)
Résistance d'isolement — DC500V, >20 MΩ (classe F)
Rigidité diélectrique — 800VAC/1s/5mA
Environnement d'exploitation — Température : -20 à 40°C (‑40 à 40°C optionnel); Humidité : 20%–80% HR sans condensation; altitude inférieure à 1000 m (dérating au-delà)
Indice de protection — IP54 (IP65 optionnel)
Référence pièce — CW130BLBT-15030-L6-H

Documents et dessins (visuels référencés)
Fiche technique disponible pour la référence CW130BLBT-15030-L6-H (téléchargement sur la page produit). Plan mécanique — Structure standard 130 mm. Plan mécanique — Structure 130 mm ventilée. Courbe couple-vitesse fournie.

Caractéristiques techniques

• Taille de cadre : 130 mm
• Constante de couple : 0.264±10% N·m/A
• Inertie du rotor : 17±10% kg·m² × 10⁻⁴
• Back EMF : 16±10% V/krpm
• Longueur corps L/LB : 166 mm / 221 mm (avec frein)
• Poids : 11 kg (standard) / 12.8 kg (avec frein)
• Options de retour : Hall magnétique; Hall + encodeur incrémental 2500 lignes (optionnel)
• Protection : IP54 (IP65 optionnel)
• Plage d'exploitation : -20 à 40°C (‑40 à 40°C optionnel); 20%–80% HR sans condensation; altitude < 1000 m
