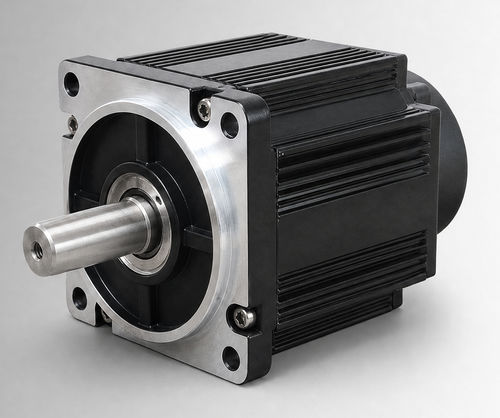

Moteur DC CW110BLBT-07530-L9-H

BLDC144Vavec frein

Aperçu du produit

CW110BLBT-07530-L9-H est un moteur brushless DC (BLDC) à cadre 110 mm, 2350 W, 144 VDC, délivrant 7,5 N·m à 3000 tr/min. Conçu pour évaluation OEM et intégration système, il convient aux entraînements électro-hydrauliques, fonctions mobiles, équipements industriels compacts et entraînements auxiliaires sous réserve de validation des paramètres électriques, mécaniques et environnementaux du projet.

Points clés

• Puissance nominale : 2350 W
• Tension nominale : 144 VDC
• Couple nominal : 7,5 N·m @ 3000 tr/min
• Courant nominal : 19±10% Arms

Caractéristiques rapides (résumé) Puissance nominale : 2350 W
Tension nominale : 144 VDC
Couple nominal : 7,5 N·m
Vitesse nominale : 3000 tr/min
Courant nominal : 19±10% Arms
Taille de cadre : 110 mm

Spécifications électriques et mécaniques

• Constante de couple : 0,39±10% N·m/A
• Inertie du rotor : 10,9±10% ×10⁻⁴ kg·m²
• Force contre‑électromotrice : 24±10% V/krpm
• Longueur corps (L) : 156 mm ; avec frein (LB) : 193 mm
• Masse : 6,36 kg (sans frein) / 8,47 kg (avec frein)

Applications et intégration Cas d'utilisation : entraînements électro‑hydrauliques, actionneurs pour machines mobiles et remplacements de moteurs à balais. Vérifier la compatibilité tension/cycle de service/interface de fixation et les limites environnementales (température, humidité, altitude) lors de la conception.

Options et conformité

• Retour d'information : capteurs Hall magnétiques ou Hall + codeur incrémental 2500 lignes (optionnel)
• Protection : IP54 standard (IP65 optionnel)
• Isolation : Classe F ; résistance d'isolement DC500V >20 MΩ ; rigidité diélectrique 800 VAC/1s/5 mA
• Environnement de fonctionnement : -20 à 40°C (option -40 à 40°C), humidité 20–80% HR (sans condensation), altitude <1000 m (dérating hors plages)
• Référence : CW110BLBT-07530-L9-H
