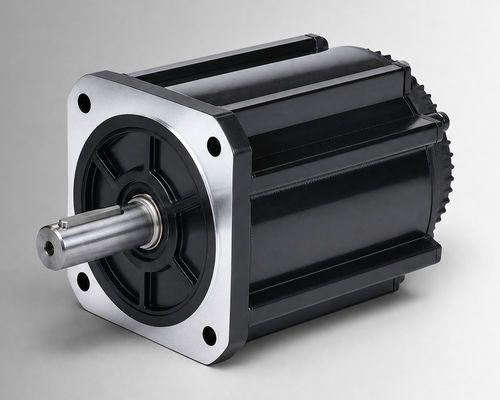

Moteur brushless CW180BLBT-28020-L5-HDCBLDC72 V
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- DC, brushless, BLDC
- Voltage
- 72 V
- Construction
- compact
- Indice de protection
- IP54, IP65
- Refroidissement
- à ventilation forcée
- Application
- pour applications industrielles, pour applications hydrauliques
- Autres caractéristiques
- haute puissance, avec encodeur intégré
- Puissance
5,8 kW
(7,89 hp)- Intensité
Min: 90 A
Max: 110 A
- Couple
28 Nm
(20,65174 ft.lb)- Vitesse de rotation
2 000 rpm
(12 566,3706 rad.min-1)- Diamètre
180 mm
(7,09 in)- Température de fonctionnement
Min: -20 °C
(-4 °F)Max: 40 °C
(104 °F)
Description
Présentation
CW180BLBT-28020-L5-H est un moteur DC brushless à châssis 180 mm, 5800 W, 72 VDC, 28 N·m et 2000 tr/min. Conçu pour l'intégration OEM et système dans les entraînements de pompes électro-hydrauliques, les fonctions mobiles et la modernisation d'installations à moteurs à balais. À utiliser pour des équipements industriels compacts et des entraînements auxiliaires après vérification de la tension, de la charge, du cycle d'utilisation, de l'interface d'installation et des conditions environnementales.
Points clés
Spécifications électriques et mécaniques (résumé)
Puissance nominale : 5800 W
Tension nominale : 72VDC
Couple nominal : 28 N·m
Vitesse nominale : 2000 tr/min
Courant nominal : 100±10% Arms
Dimension de châssis : 180 mm
Constante de couple : 0.28±10% N·m/A
Inertie du rotor : 122±10% kg·m² × 10⁻⁴
Back EMF : 17.3±10% V/krpm
Inductance de ligne : 0.122±10% mH
Résistance de ligne : 0.012±10% Ω
Longueur du corps (L) : 226 mm
Longueur avec frein (LB) : 319(264) mm
Poids : 22.7/33 kg
Éléments de retour d'information (option) : Hall magnétique / Hall + encodeur incrémental 2500 lignes (optionnel)
Résistance d'isolement : DC500V, >20 MΩ (Classe F)
Rigidité diélectrique : 800VAC/1s/5mA
Environnement de fonctionnement : Température -20 à 40°C (−40 à 40°C en option); Humidité 20% à 80% HR (sans condensation); altitude <1000 m
Indice de protection : IP54 (IP65 optionnel)
Référence : CW180BLBT-28020-L5-H
Plans mécaniques et données de performance
Plans mécaniques disponibles pour structure standard 180 mm et structure 180 mm ventilée. Courbes couple-vitesse et graphiques de performance fournis pour l'évaluation système.
Applications et options
CW180BLBT-28020-L5-H est un moteur DC brushless à châssis 180 mm, 5800 W, 72 VDC, 28 N·m et 2000 tr/min. Conçu pour l'intégration OEM et système dans les entraînements de pompes électro-hydrauliques, les fonctions mobiles et la modernisation d'installations à moteurs à balais. À utiliser pour des équipements industriels compacts et des entraînements auxiliaires après vérification de la tension, de la charge, du cycle d'utilisation, de l'interface d'installation et des conditions environnementales.
Points clés
- Puissance nominale : 5800 W
- Tension nominale : 72 VDC
- Couple nominal : 28 N·m à 2000 tr/min
- Courant nominal : 100±10% Arms
Spécifications électriques et mécaniques (résumé)
Puissance nominale : 5800 W
Tension nominale : 72VDC
Couple nominal : 28 N·m
Vitesse nominale : 2000 tr/min
Courant nominal : 100±10% Arms
Dimension de châssis : 180 mm
Constante de couple : 0.28±10% N·m/A
Inertie du rotor : 122±10% kg·m² × 10⁻⁴
Back EMF : 17.3±10% V/krpm
Inductance de ligne : 0.122±10% mH
Résistance de ligne : 0.012±10% Ω
Longueur du corps (L) : 226 mm
Longueur avec frein (LB) : 319(264) mm
Poids : 22.7/33 kg
Éléments de retour d'information (option) : Hall magnétique / Hall + encodeur incrémental 2500 lignes (optionnel)
Résistance d'isolement : DC500V, >20 MΩ (Classe F)
Rigidité diélectrique : 800VAC/1s/5mA
Environnement de fonctionnement : Température -20 à 40°C (−40 à 40°C en option); Humidité 20% à 80% HR (sans condensation); altitude <1000 m
Indice de protection : IP54 (IP65 optionnel)
Référence : CW180BLBT-28020-L5-H
Plans mécaniques et données de performance
Plans mécaniques disponibles pour structure standard 180 mm et structure 180 mm ventilée. Courbes couple-vitesse et graphiques de performance fournis pour l'évaluation système.
Applications et options
- Destiné aux entraînements électro-hydrauliques, auxiliaires de machines mobiles et équipements industriels compacts
- Options : encodeur, protection IP65, plage de température étendue
- Contactez le fournisseur pour personnalisation, interfaces de montage et assistance à l'intégration
