Moteur brushless CW57BLMA94-157L430-01
DC3-phases48 V

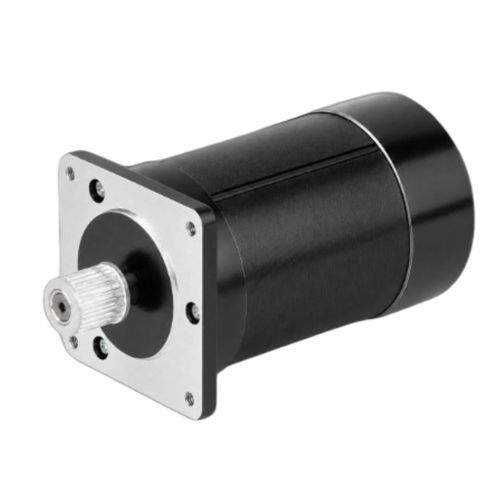

Moteur brushless - CW57BLMA94-157L430-01 - NEOTON MOTOR - DC / 3-phases / 48 V
Moteur brushless - CW57BLMA94-157L430-01 - NEOTON MOTOR - DC / 3-phases / 48 V
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de NEOTON MOTOR

Caractéristiques

Type
DC, 3-phases, brushless
Voltage
48 V
Construction
NEMA 23
Nombre de pôles
4 pôles
Autres caractéristiques
de précision
Puissance

0,16 kW
(0,22 hp)

Couple

Max: 3 Nm
(2,212686 ft.lb)

Min: 2 Nm
(1,475124 ft.lb)

Vitesse de rotation

750 rpm
(4 712,389 rad.min-1)

Diamètre

57 mm
(2,24 in)

Description

Description du produit
Le CW57BLMA94-157L430-01 est un moteur brushless DC 3 phases en format 57 mm (NEMA 23), destiné à l'automatisation industrielle, la robotique et le contrôle de mouvement de précision. Puissance nominale 157 W, alimentation 48 ±10% VDC, vitesse nominale 750 tr/min.

Points clés
  • Puissance nominale : 157 W
  • Tension d'alimentation : 48 ±10% VDC
  • Couple nominal : 2 N·m à 750 tr/min
  • Taille de carcasse : 57 mm (NEMA 23)
  • Conception brushless 3 phases pour un fonctionnement précis et régulier


Résumé des spécifications
Puissance nominale : 157 W
Tension nominale : 48 ±10% VDC
Vitesse nominale : 750 tr/min
Couple nominal : 2 N·m
Courant nominal : TBD
Format : 57 mm (NEMA 23)
Rapport de réduction : 1:4
Masse : 2,0 kg

Fiche technique
CW57BLMA94-157L430-01 (fiche technique disponible pour ce modèle)

Spécifications électriques
  • Pôles : 4
  • Phases : 3
  • Tension nominale : 48 ±10% VDC
  • Puissance nominale : 157 W
  • Vitesse nominale : 750 tr/min
  • Couple nominal : 2 N·m
  • Courant nominal : TBD
  • Vitesse maximale : 750 tr/min
  • Couple maximal : 3 N·m
  • Constante de tension : 9,5 ±5% V/kRPM
  • Résistance de ligne : 1,01 ±5% Ω (20°C)
  • Inductance de ligne : 2,7 ±10% mH
  • Résistance d'isolation : 100 MΩ @ 500 VDC
  • Classe d'isolation : B (130°C)


Mécanique et performances
Le plan mécanique et la courbe couple-vitesse sont fournis pour le CW57BLMA94-157L430-01 afin de faciliter l'intégration, le montage et l'évaluation des performances. Applications typiques : servos, cobots et systèmes de manutention automatisés.

Caractéristiques techniques
  • Modèle / Référence : CW57BLMA94-157L430-01
  • Carcasse : 57 mm (NEMA 23)
  • Puissance nominale : 157 W
  • Tension nominale : 48 ±10% VDC
  • Vitesse nominale : 750 tr/min
  • Couple nominal : 2 N·m
  • Couple max : 3 N·m
  • Courant nominal : TBD
  • Pôles : 4
  • Phases : 3
  • Constante de tension : 9,5 ±5% V/kRPM
  • Résistance de ligne : 1,01 ±5% Ω (20°C)
  • Inductance de ligne : 2,7 ±10% mH
  • Résistance d'isolation : 100 MΩ @ 500 VDC
  • Classe d'isolation : B (130°C)
  • Masse : 2,0 kg
  • Rapport de réduction : 1:4
